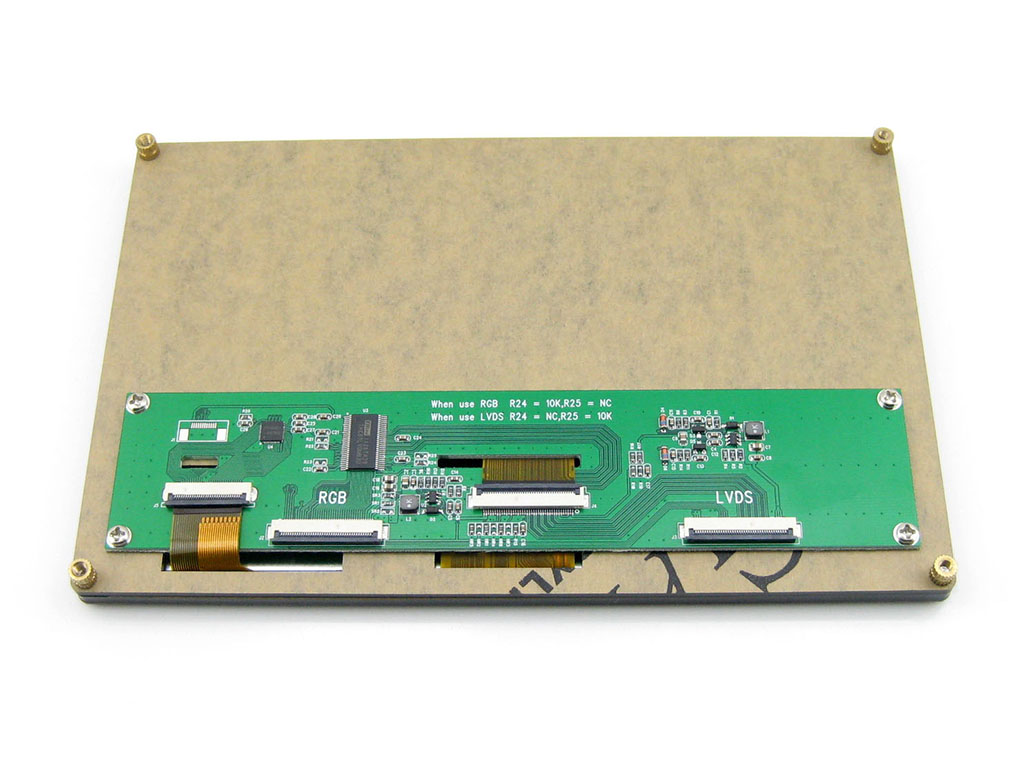

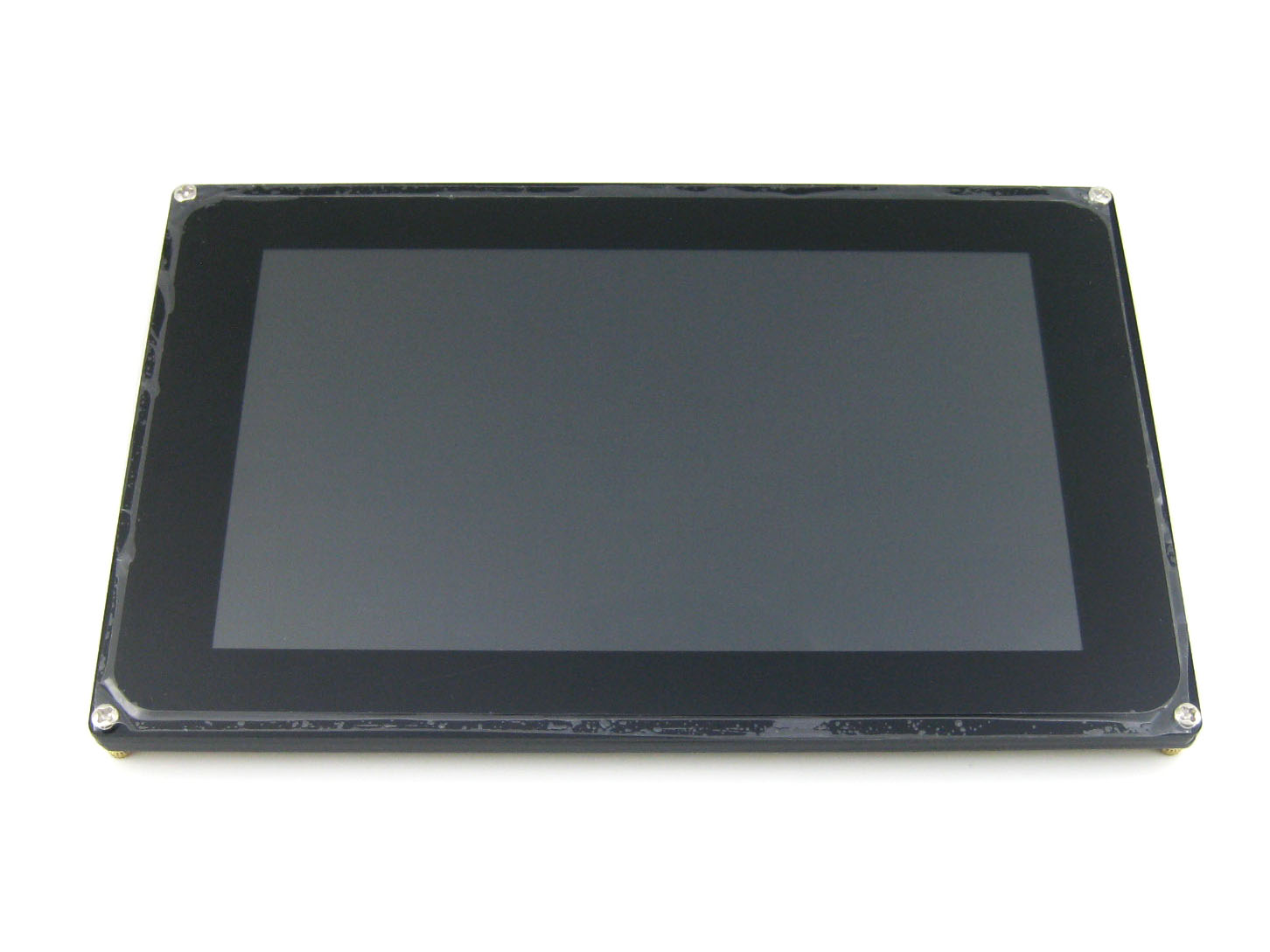

7inch Capacitive Touch LCD (D) 模块 实物图片：
主要参数
| 类型 |
TFT |
| 接口 |
RGB/LVDS |
| 触摸控制芯片 |
FT5206GE1 |
| 触摸方式 |
电容触摸（支持5点触摸） |
| 背光 |
LED |
| 可视区域(mm) |
153.6（W）×90.0（H） |
| 点距(mm) |
0.05（W）×0.15（H） |
| 尺寸比例 |
8：5 |
| 分辨率 |
1024 x 600 （Pixel） |
| 功耗 |
TBD |
| 背光电流 |
TBD |
| 工作温度（℃） |
0 ~ +70 |
RGB接口定义
| 引脚号 |
标识 |
描述 |
类型 |
功能 |
| 40 |
BL_VDD |
电源正 |
电源型 |
背光电源，一般接5V |
| 39 |
BL_VDD |
| 38 |
GND |
电源地 |
GND |
| 37 |
VDD |
电源正 |
一般接3.3V |
| 36 |
R0 |
数据线 |
输入 |
红色调色板数据线 |
| 35 |
R1 |
| 34 |
R2 |
| 33 |
R3 |
| 32 |
R4 |
| 31 |
R5 |
| 30 |
R6 |
| 29 |
R7 |
| 28 |
G0 |
数据线 |
输入 |
绿色调色板数据线 |
| 27 |
G1 |
| 26 |
G2 |
| 25 |
G3 |
| 24 |
G4 |
| 23 |
G5 |
| 22 |
G6 |
| 21 |
G7 |
| 20 |
B0 |
数据线 |
输入 |
蓝色调色板数据线 |
| 19 |
B1 |
| 18 |
B2 |
| 17 |
B3 |
| 16 |
B4 |
| 15 |
B5 |
| 14 |
B6 |
| 13 |
B7 |
| 12 |
GND |
电源地 |
电源型 |
GND |
| 11 |
PCLK |
LCD时钟 |
输入 |
LCD时钟信号源 |
| 10 |
LCD-BL-EN |
背光控制使能 |
输入 |
LCD-BL-EN=0:关闭背光
LCD-BL-EN=1:开启背光 |
| 9 |
HSYNC |
行同步 |
输入 |
水平同步信号输入 |
| 8 |
VSYNC |
帧同步 |
输入 |
垂直同步信号输入 |
| 7 |
DE |
控制模式选择 |
输入 |
DE=0:SYNC模式
DE=1:DE模式 |
| 6 |
LCD-BL-ADJ |
背光明暗调节 |
输入 |
PWM调节背光信号线 |
| 5 |
GND |
电源地 |
电源型 |
GND |
| 4 |
CTP-SDA |
I2C数据脚 |
输出/输入 |
I2C数据传输脚，读写数据 |
| 3 |
CTP-SCL |
I2C时钟脚 |
输入 |
I2C时钟控制脚，控制时钟 |
| 2 |
CTP-RST |
复位引脚 |
输入 |
复位输入 |
| 1 |
CTP-INT |
中断引脚 |
输出 |
外部触摸中断控制引脚 |
LVDS接口定义
| 引脚号 |
标识 |
描述 |
类型 |
功能 |
| 40 |
NC |
|
|
|
| 39 |
VDD |
电源正 |
电源型 |
一般接3.3V |
| 38 |
VDD |
| 37 |
VDD |
| 36 |
GND |
电源地 |
电源型 |
GND |
| 35 |
GND |
| 34 |
GND |
| 33 |
LVDS-D0N |
数据线 |
输入 |
差分数据输入 |
| 32 |
LVDS-D0P |
| 31 |
GND |
电源地 |
电源型 |
GND |
| 30 |
LVDS-D1N |
数据线 |
输入 |
差分数据输入 |
| 29 |
LVDS-D1P |
| 28 |
GND |
电源地 |
电源型 |
GND |
| 27 |
LVDS-D2N |
数据线 |
输入 |
差分数据输入 |
| 26 |
LVDS-D2P |
| 25 |
GND |
电源地 |
电源型 |
GND |
| 24 |
LVDS-CLKN |
时钟线 |
输入 |
差分时钟输入 |
| 23 |
LVDS-CLKP |
| 22 |
GND |
电源地 |
电源型 |
GND |
| 21 |
LVDS-D3N |
数据线 |
输入 |
差分数据输入 |
| 20 |
LVDS-D3P |
| 19 |
GND |
电源地 |
电源型 |
GND |
| 18 |
NC |
|
|
|
| 17 |
NC |
|
|
|
| 16 |
GND |
电源地 |
电源型 |
GND |
| 15 |
CTP-SCL |
I2C时钟脚 |
输入 |
I2C时钟控制脚，控制时钟 |
| 14 |
CTP-SDA |
I2C数据脚 |
输出/输入 |
I2C数据传输脚，读写数据 |
| 13 |
CTP-RST |
复位引脚 |
输出 |
复位引脚 |
| 12 |
CTP-INT |
中断引脚 |
输出 |
外部触摸中断控制引脚 |
| 11 |
GND |
电源地 |
电源型 |
GND |
| 10 |
BL_GND |
电源地 |
电源型 |
背光电源参考地，一般接GND |
| 9 |
BL_GND |
| 8 |
BL_GND |
| 7 |
NC |
|
|
|
| 6 |
LCD-BL-ADJ |
背光明暗调节 |
输入 |
PWM调节背光信号线 |
| 5 |
LCD-BL-EN |
背光控制使能 |
输入 |
控制使能背光控制，一般接VDD |
| 4 |
NC |
|
|
|
| 3 |
BL_VDD |
电源正 |
电源型 |
背光电源，一般接5V |
| 2 |
BL_VDD |
| 1 |
BL_VDD |
产品兼容性说明
兼容且可直接接入下列产品：
- DVK522
- MarsBoard RK3066
- MarsBoard RK3066 Pro
- MarsBoard A20
