本产品适用于MCU/MPU不带LCD控制器的情况（因为，本产品已内置LCD控制器）。
![]()
![]()
![]()
![]()
![]()
![]()
产品图片

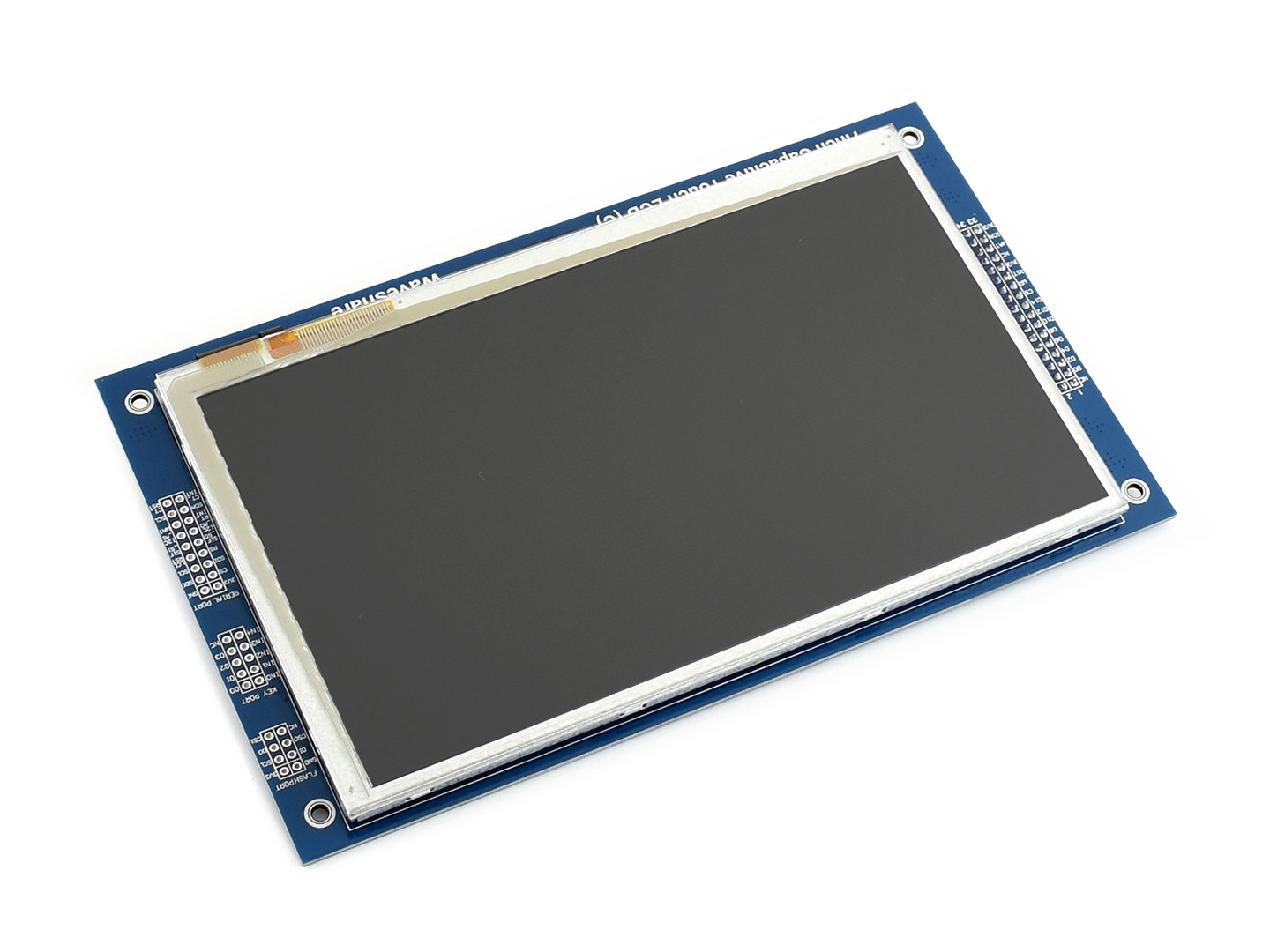

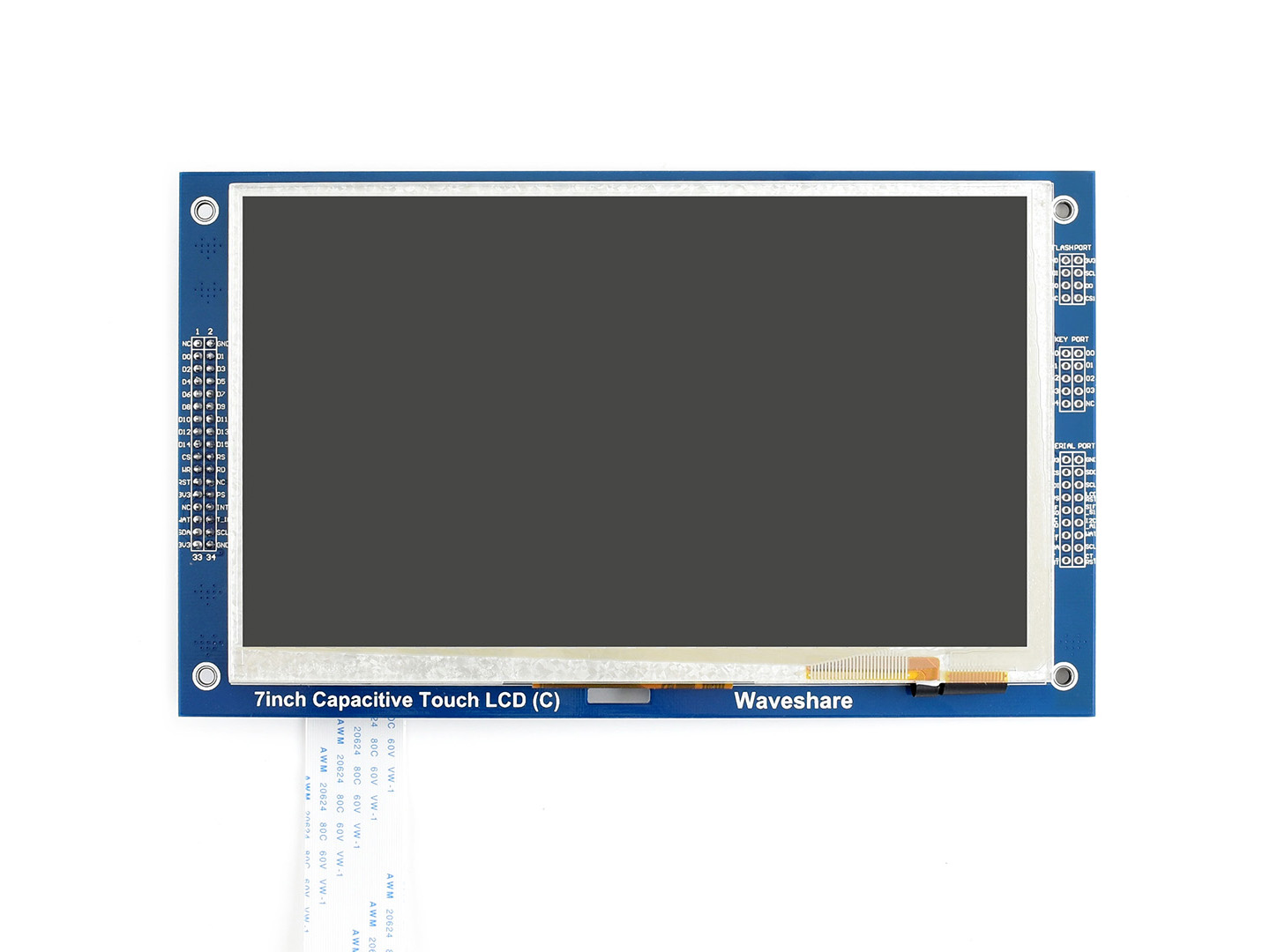

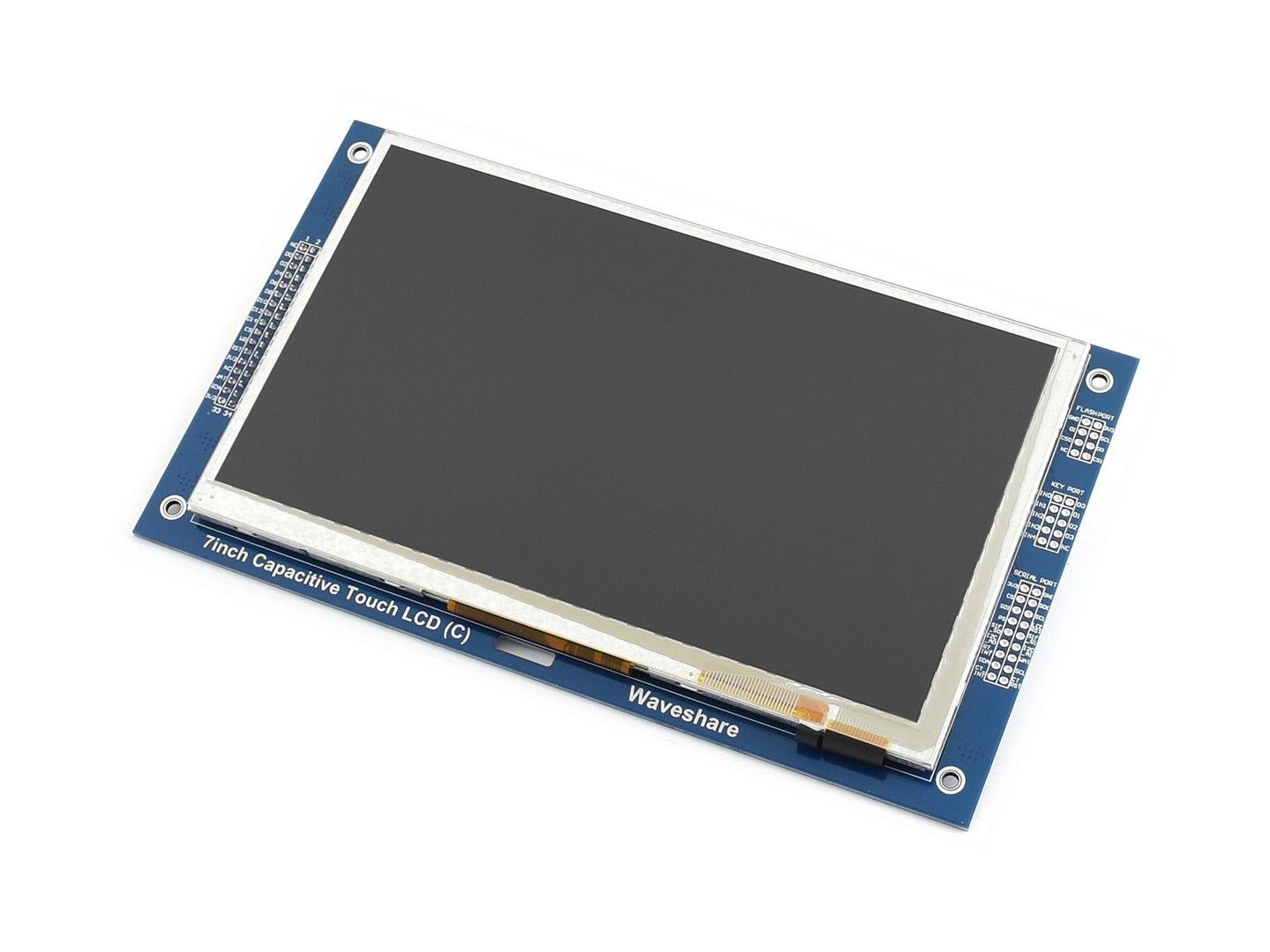

7inch Capacitive Touch LCD (C) 模块 实物图片：
产品特点
- 内建10KB字型ROM (8x16 Dots) 及支持标准ISO/IEC 8859-1/2/3/4编码
- 内建2D Block Transfer Engine (BTE) 功能，兼容于2D BitBLT 功能
- 内建几何图形加速绘图引擎
- 提供可调整大小的文字写入光标功能
- 提供32x32像素的图形光标功能
- 支持强大的水平和垂直区块卷动
- 支持1倍到4倍字型放大（垂直和水平）
- 支持文字垂直旋转模式功能
- 支持256个使用者自订8x16 字符符号
主要参数
| 类型 | TFT |
|---|---|
| 接口 | 8080系列数据接口 |
| 电容屏接口 | I2C接口 |
| 控制芯片 | RA8875 |
| 触摸控制芯片 | GT911 |
| 触摸方式 | 电容触摸（支持5点触摸） |
| 色彩深度 | 256/16K |
| 背光 | LED |
| 可视区域(mm) | 154.08（W）× 85.92（H） |
| 点距(mm) | 0.0642（W）× 0.1790（H） |
| 尺寸比例 | 8：5 |
| 分辨率 | 800 X 480 （Pixel） |
| 电源操作范围 | 3.0V~3.6V |
| 背光电流 | TBD |
| 工作温度（℃） | TBD |
LCD接口定义
| 引脚号 | 标识 | 描述 | 类型 | 功能 |
|---|---|---|---|---|
| 1 | NC | |||
| 2 | GND | 电源地 | 电源型 | GND |
| 3 | D0 | 数据线 | 输入/输出 | D0-D15 |
| 4 | D1 | |||
| 5 | D2 | |||
| 6 | D3 | |||
| 7 | D4 | |||
| 8 | D5 | |||
| 9 | D6 | |||
| 10 | D7 | |||
| 11 | D8 | |||
| 12 | D9 | |||
| 13 | D10 | |||
| 14 | D11 | |||
| 15 | D12 | |||
| 16 | D13 | |||
| 17 | D14 | |||
| 18 | D15 | |||
| 19 | CS | LCD片选信号 | 输入 | 低电平选择LCD |
| 20 | RS | 指令/数据寄存器选择 | 输入 |
1：指令寄存器
0：数据寄存器 |
| 21 | WR | 写动作 | 输入 | WR = 0，RD = 1 |
| 22 | RD | 读动作 | 输入 | WR = 1，RD = 0 |
| 23 | RESET | 复位LCD | 输入 | 低电平复位LCD |
| 24 | NC | |||
| 25 | 3V3 | 电源正 | 电源型 | 3.3V电源输入 |
| 26 | PS | 并列式/串行式 选取输入信号 | 输入 |
0：选取并列式8080接口
|
| 27 | NC | |||
| 28 | T_IN | 触摸屏中断管脚 | 输出 | 无此功能 |
| 29 | WAIT | 等待信号 | 输出 |
0：忙碌
1：空闲 |
| 30 | T_IN | 电容屏中断管脚 | 输出 | 检测到触摸面板有按下则为低电平 |
| 31 | SDA | 电容屏I2C数据脚 | 输入/输出 | I2C数据传输脚，读写数据 |
| 32 | SCL | 电容屏I2C的时钟脚 | 输入 | I2C时钟控制脚，控制时钟 |
| 33 | 3V3 | 电源正 | 电源型 | 3.3V电源输入 |
| 34 | GND | 电源地 | 电源型 | GND |
产品兼容性说明
本产品接口兼容 3.2inch 320x240 Touch LCD (C)产品选型
| 型号 | 触屏类型 | 分辨率 | LCD数据接口 | 类型 | 触控芯片 | 适用情况 |
|---|---|---|---|---|---|---|
| 4.3inch Capacitive Touch LCD | 电容 | 800×480 | 24PIN RGB | IPS | GT911 | MCU带LCD控制器 |
| 7inch Capacitive Touch LCD (C) | 电容 | 800×480 | 16PIN | TFT | GT911 | MCU不带LCD控制器 |
| 7inch Capacitive Touch LCD (F) | 电容 | 1024×600 | 24PIN RGB | IPS | GT911 | MCU带LCD控制器 |
| 7inch Capacitive Touch LCD (G) | 电容 | 800×480 | 24PIN RGB | TFT | GT911 | MCU带LCD控制器 |
| 10.1inch Capacitive Touch LCD (D) | 电容 | 1024x600 | 24PIN RGB/LVDS | TFT | FT5406 | MCU带LCD控制器 |
| 10.1inch Capacitive Touch LCD (F) | 电容 | 1024x600 | 24PIN RGB | IPS | GT7385 | MCU带LCD控制器 |
外形尺寸
