树莓派不间断电源(UPS)模块
21700 大容量 弹簧顶针版
支持同时充电和放电，带动态路径管理，可提供稳定 5V 电压输出
提供完善的配套资料手册
产品特性
UPS HAT (D) 是专为 Raspberry Pi 系列设计的不间断电源 (UPS) 扩展板，板载带路径管理的开关型锂电池充电芯片，升压芯片和电压电流监测芯片，可通过 I2C 接口监测电池工作状态。
- 采用弹簧顶针接口设计，适用于Raspberry Pi 3 / 3B+ / 4B 主板
- 板载锂电池充电芯片，支持动态路径管理，供电更稳定
- 板载升压芯片，可提供稳定 5V 电压输出
- 可通过 I2C 接口通信，测量电池电压、电流、功率和剩余电量等参数，实时检测模块工作状态
- 板载电池保护电路，防止过充、过放、过流和短路，工作稳定更安全
- 板载 MCU 芯片管理，支持上电检测启动功能
- 支持电池电量图标显示，轻松查看电池状态
- 板载充电指示灯，方便查看电池工作状态
- 提供完善的配套资料手册
产品参数
| 输出电压 | 5V |
|---|---|
| 控制接口 | I2C |
| 电池规格 | 5000mAh 21700 锂电池 × 2 （并联) |
| 充电电源 | 5V (Type-C 接口) |
| 产品尺寸 | 56 × 85mm |
| 通孔直径 | 3.0mm |
支持同时充电和放电
不间断供电
接入外部电源，会同时给系统供电和锂电池充电
断开外部电源，会自动切换成锂电池供电，不会影响系统正常运行
图片仅供展示，具体配置请参考配置清单
动态路径管理，供电更稳定
- 接入外部电源时，会同时给系统和电池充电，电池充满后处于断开状态，避免电池频繁充放电损害寿命
- 外部电源供电不足时，电池反向供电，外部电源和电池同时供电，确保系统正常运行
- 连接外部电源状态，电池失效或取出也可保持系统正常工作；断开外部电源，会自动切换成锂电池供电，不会影响系统正常运行
升级 21700 大容量电池
续航更持久
由 18650 电池升级为 21700 电池，单节电池容量由 2600mAh 提升到 5000mAh；板载警示指示灯，方便查看电池是否接反

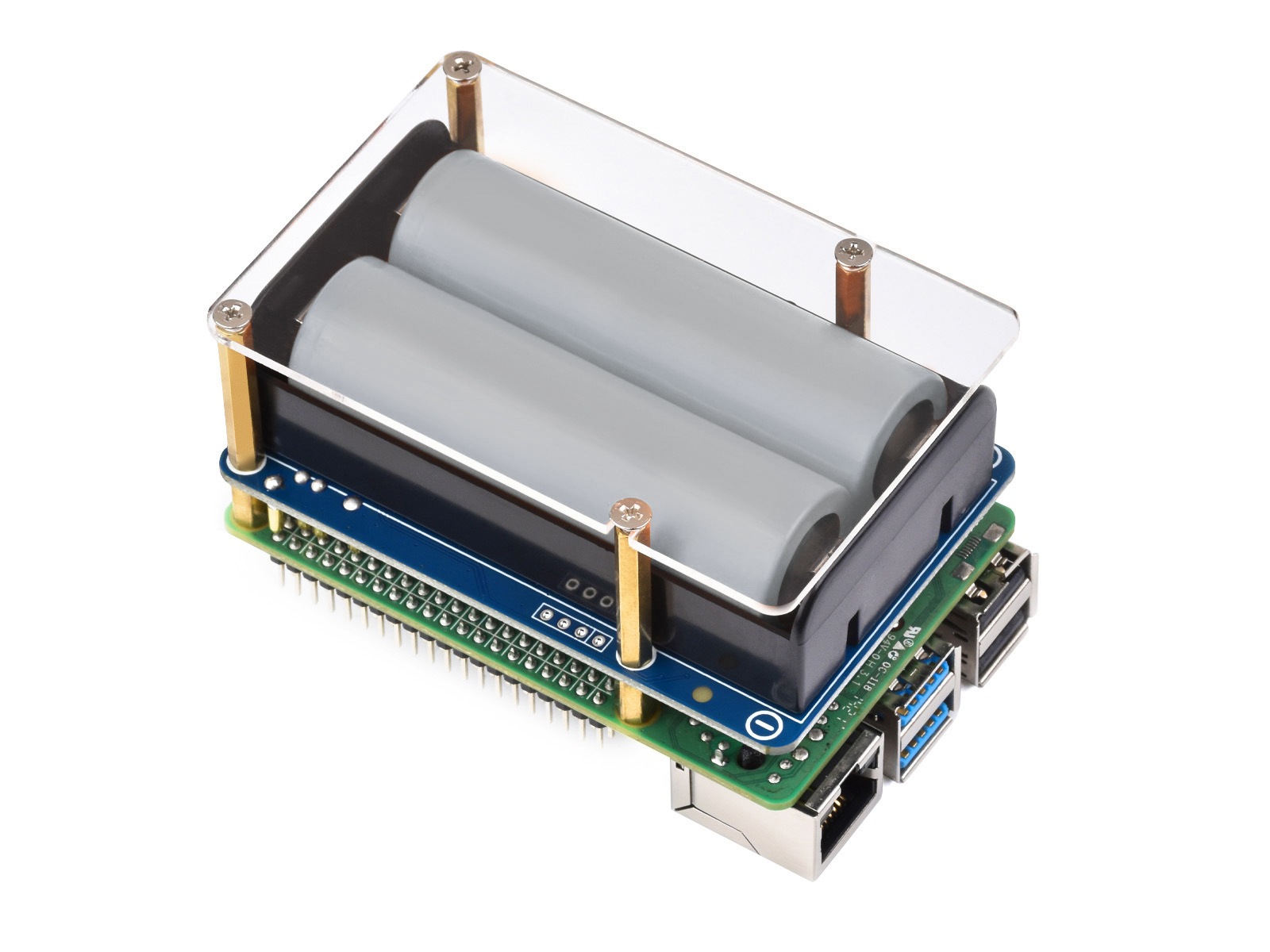

弹簧顶针设计
通过弹簧顶针可以给树莓派主板供电，不占用引脚资源
适用于 Raspberry Pi 3 / 3B+ / 4B 等主板
实时检测模块工作状态
可通过 I2C 接口通信，测量电池电压、电流、功率和剩余电量等参数，检测电压过低时可以使用程序控制树莓派保存数据后关机，避免树莓派突然断电而导致数据丢失
本产品不含图中的 树莓派 4B 和 Fan HAT，如有需要，请另行购买
电池电量图标显示
支持上电检测功能
轻松实时查看电池状态，低电自动关机
板载 MCU 芯片检测，支持来电自动启动
板载 USB 接口
采用 USB Type-C 接口充电，USB Type-A 接口输出
可输出 5V 电源，方便给其他主控板供电

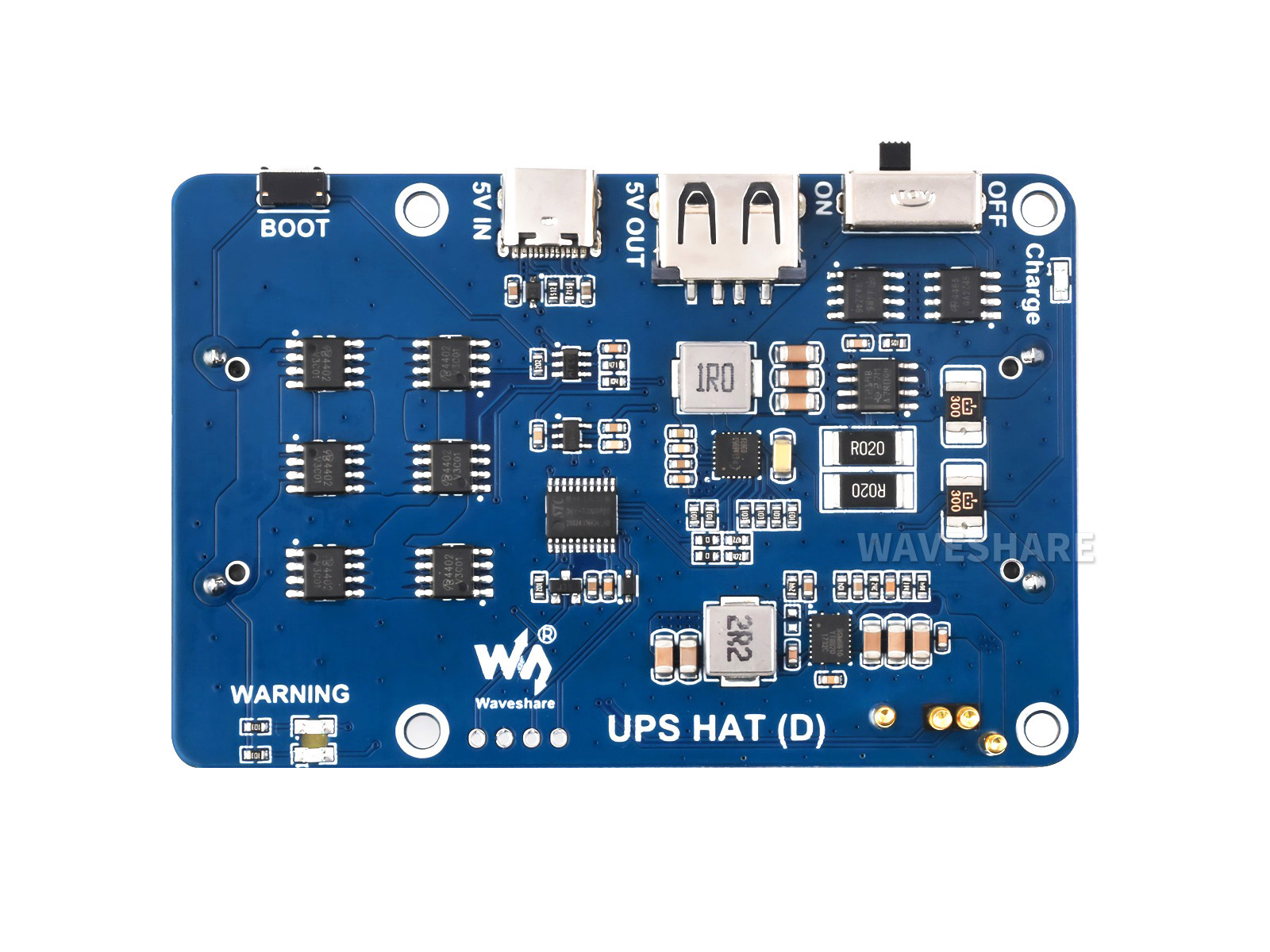

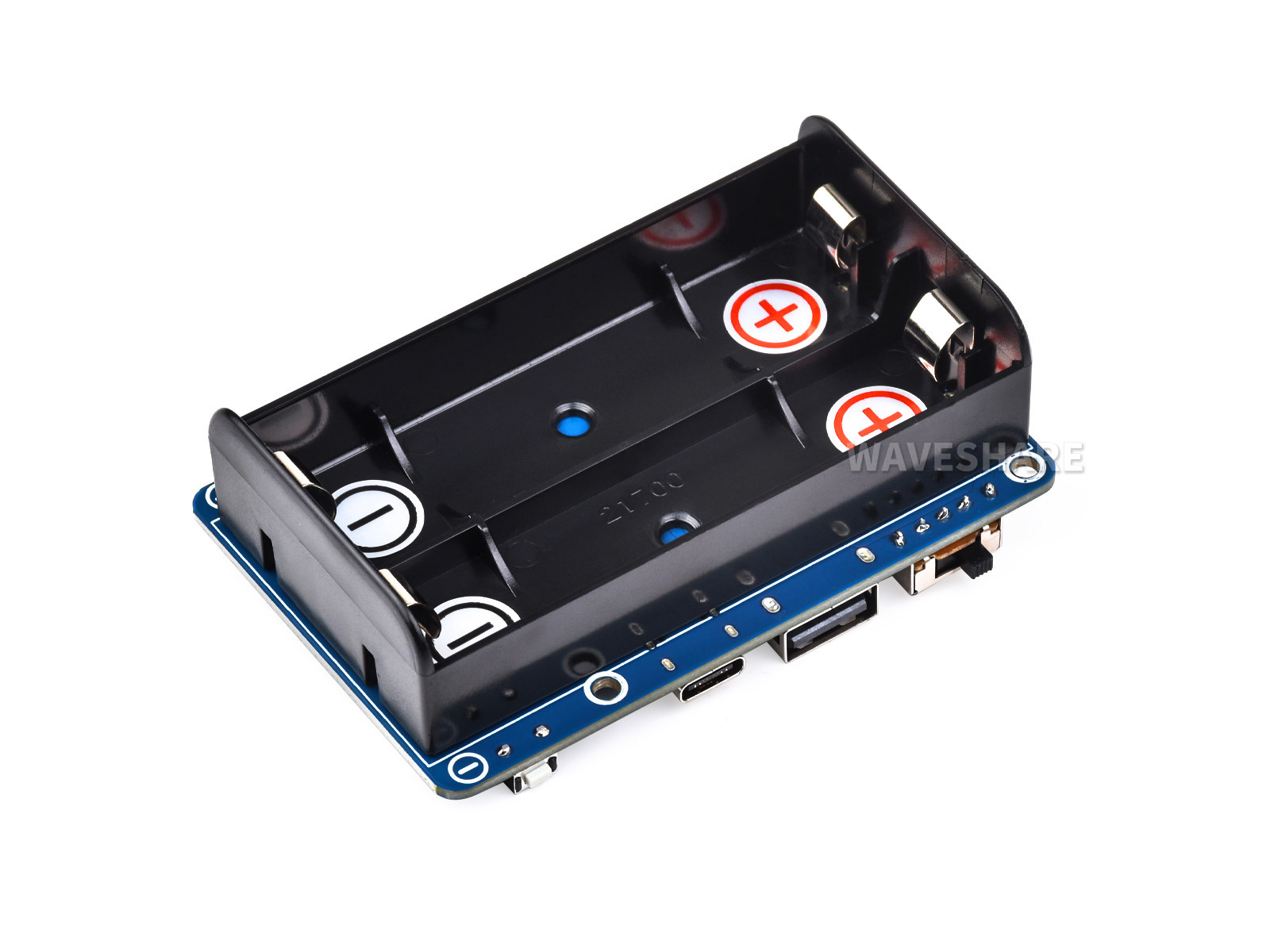

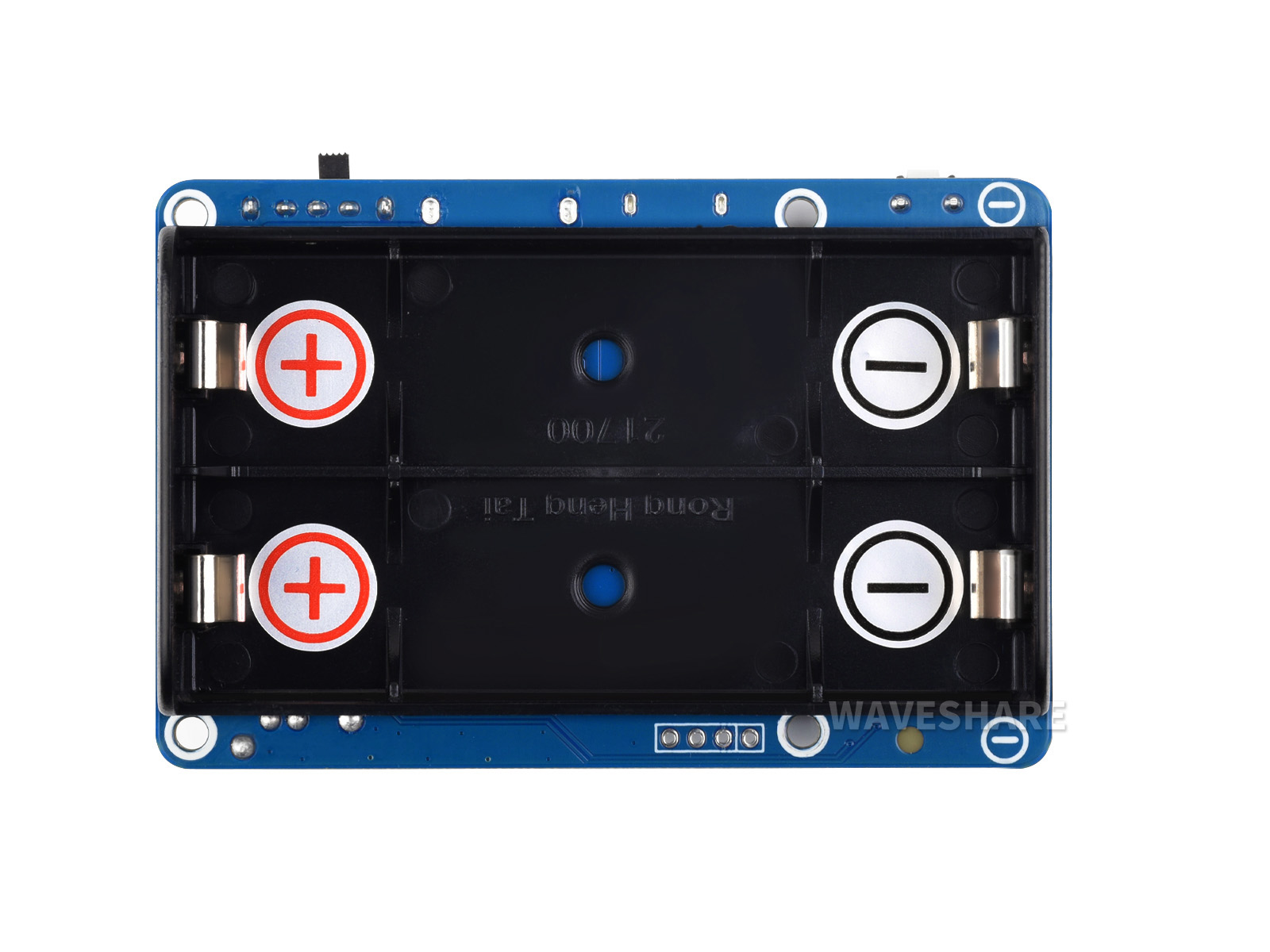

产品展示
产品尺寸
产品选型
| 产品型号 | 适用设备 | 电池 | 特性 |
|---|---|---|---|
 Pico-UPS-A |
树莓派 Pico | 800mAh 14500 锂电池 | 排座供电 |
 Pico-UPS-B |
600mAH 聚合物锂电池 | 排座供电 | |
 UPS HAT (C) |
树莓派 Zero | 1000mAh 803040 聚合物电池 | 弹簧顶针供电 |
 Li-ion Battery HAT |
800mAh 14500 锂电池 | 不支持 UPS | |
 UPS HAT |
树莓派 5/4B/3B+ | 2600mAh 18650 锂电池 × 2 (串联)， 2.5A 输出，8.4V 充电电源 |
排座供电 |
 UPS HAT (B) |
2600mAh 18650 锂电池 × 2 (串联)， 5A 输出，8.4V 充电电源 |
弹簧顶针供电 | |
 UPS HAT (D) |
树莓派 4B/3B+ | 5000mAh 21700 锂电池 × 2 (并联)， 2.5A 输出，5V 充电电源 (Type-C 接口) |
弹簧顶针供电 |
 Li-polymer Battery HAT |
3000mAh 104060 聚合物电池， 2A 输出，5V 充电电源 (Type-C 接口) |
排座供电， 不支持 UPS |
|
 UPS Power Module |
Jetson Nano | 2600mAh 18650 锂电池 × 4 (两并两串)， 2.5A 输出，8.4V 充电电源 |
排线供电， 带显示屏 |
 UPS Power Module (B) |
2600mAh 18650 锂电池 × 4 (两并两串)， 5A 输出，8.4V 充电电源 |
弹簧顶针供电 | |
 UPS Module 3S |
板载 Type-C 接口的设备 | 2600mAh 18650 锂电池 × 3 (串联)， 5V 5A 输出，12.6V 充电电源 |
通过线材引出各种接口 |
 UPS Module Mini |
CM4 工业扩展模块等 | 350mAh 10440 锂电池 × 3 (并联)， 5V 2.5A 输出，5V 充电电源 |
双排接口 |
锂电池使用注意事项
- 锂聚合物和锂离子电池很不稳定。如果充电或使用不当，可能会导致火灾，人身伤害和财产损失
- 对电池组充电和放电时，电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
- 请勿使用旧电池，或混用旧电池和新电池，避免其他品牌的电池
- 如需另购锂电池产品，须确保电池参数与锂电池扩展板兼容，推荐选择正规的电池厂家，并需要自行老化测试确保锂电池能够稳定安全工作
- 锂电池具有循环寿命，请在达到使用寿命或在使用两年时（以先到者为准），用新电池更换旧电池
- 请妥善放置电池类产品，远离易燃易爆类物品，远离儿童，避免因保管不慎，引发安全事故
