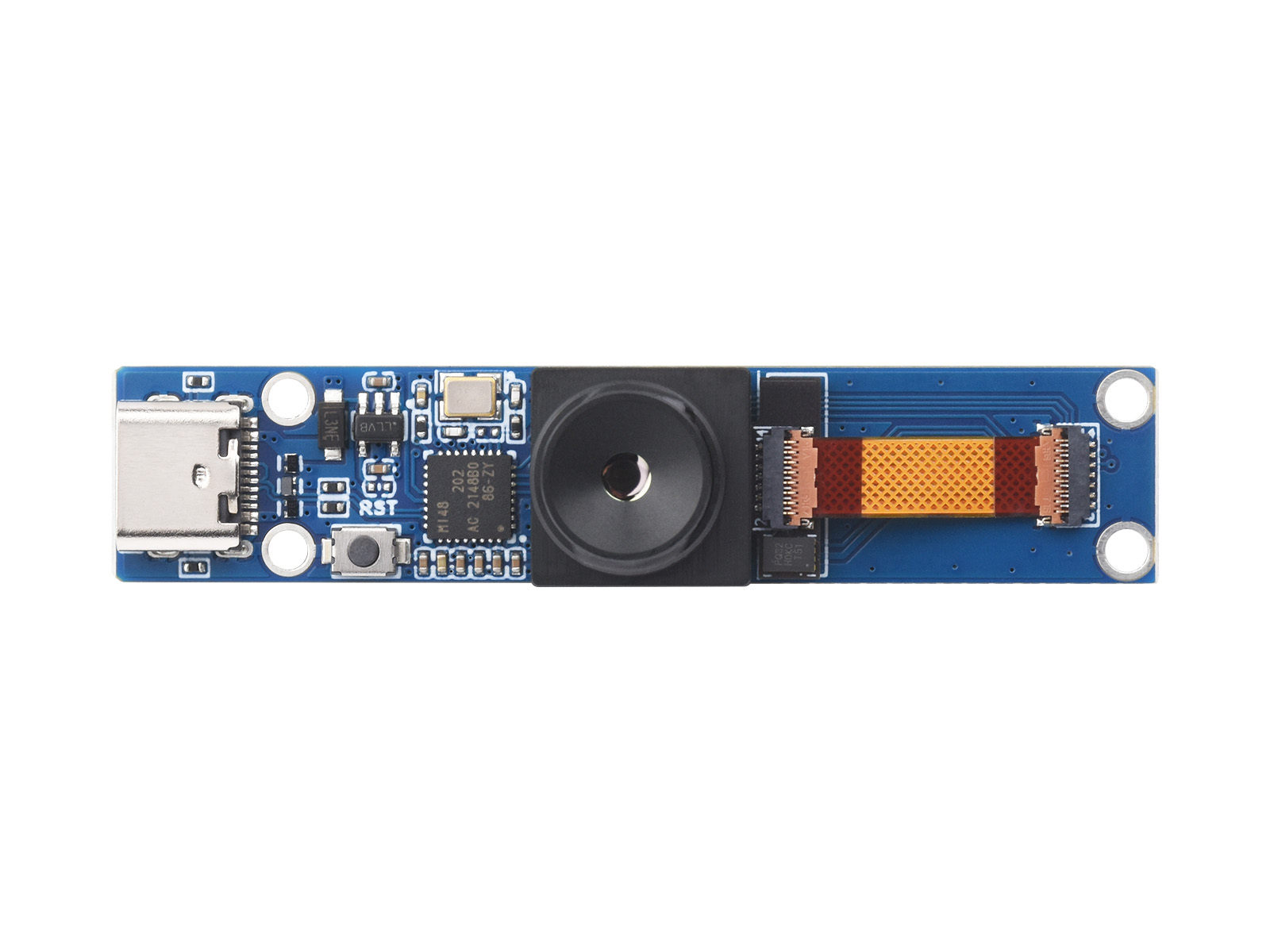

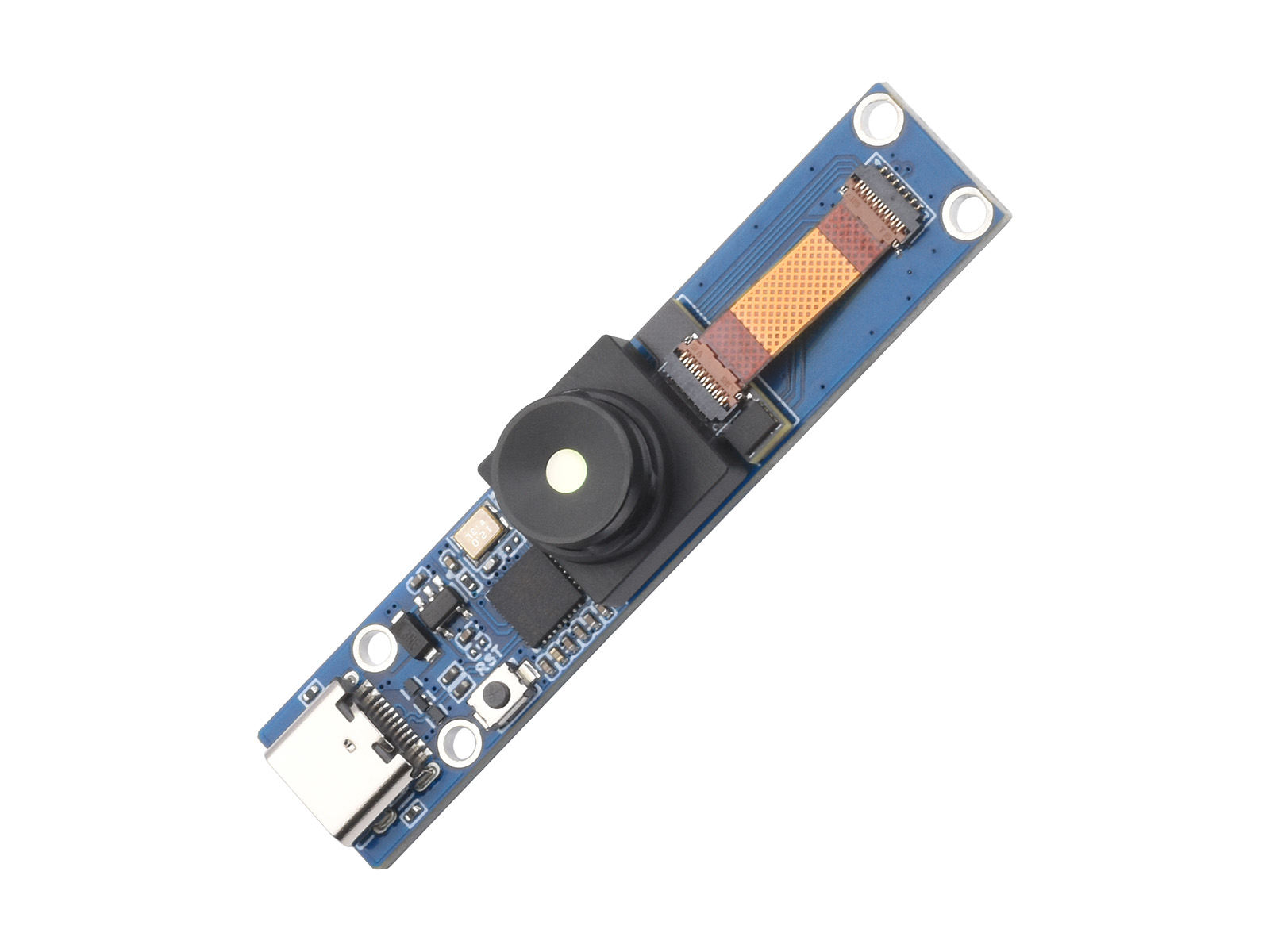

远红外热像传感器红外热像仪模块 80×62像素广角版本90°视场角 USB Type-C接口

支持连续运行和热图像视频流，支持25FPS (Max)帧率输出，方便集成到各种工业或智能控制应用中

预售中 可正常下单，我们会第一时间发货

价格

原价

型号

Thermal-90 USB Camera

SKU

26984

品牌

Waveshare

接口选择

40PIN GPIO 接口 USB Type-C 接口

版本选择

常规版本 (视场角 45°) 广角版本 (视场角 90°)

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车立即购买收藏

7天无理由退换

热像传感器相关产品

32×24, 55°

32×24, 110°

16×12, 55°

80×62，45° (40PIN 接口)

80×62，90° (40PIN 接口)

80×62，45° (Type-C 接口)

80×62，90° (Type-C 接口)

产品详情
产品资料
配置清单
保修&售后服务

禁止将此产品卖向古巴、伊朗、朝鲜、苏丹、叙利亚、刚果，我们亦不对以上国家提供该产品或模组的任何技术支持。

远红外热像传感器

80×62 像素红外阵列

小尺寸 | 非接触式 | 移动检测

产品特性

本产品是一款远红外热像传感器，采用微测辐射热计和热电堆像素的混合技术，具有 80×62 像素焦点阵列，可检测镜头视野中物体的红外辐射能量分布，经量化处理后可获得该视野物体表面温度分布，并生成热成像图，方便集成到各种工业或智能控制应用中。

本产品提供四种版本可选：适用树莓派 40PIN GPIO 接口使用的模块版本，以及板载 Type-C 接口的 USB 接口版本，在这两种版本基础上，根据镜头视场角不同，还提供了常规版本和广角版本可选。

主要特性：

采用微测辐射热计和热电堆混合技术，具有 80(H)×62(V) 像素
无快门设计，支持连续运行和热图像视频流
具有噪声等效温差 (NETD) 150mK RMS@1Hz 刷新率，噪声性能好
支持 25FPS (Max) 帧率输出热成像视频流
提供完善的配套资料手册 (Raspberry Pi Python 示例程序，Android/Windows 上位机和用户手册等)

主要用途：

长时间非接触性物体温度在线监控方案
红外热像仪、红外测温仪
智能家居、智能楼宇、智能照明
工业温度控制、安防、入侵/移动检测
微小目标热分析，热趋势分析要点及解决方案

版本选择

板载 40PIN GPIO 接口

Thermal Camera HAT

常规版本：45° 视场角

Thermal-90 Camera HAT

广角版本：90° 视场角

板载 Type-C 接口

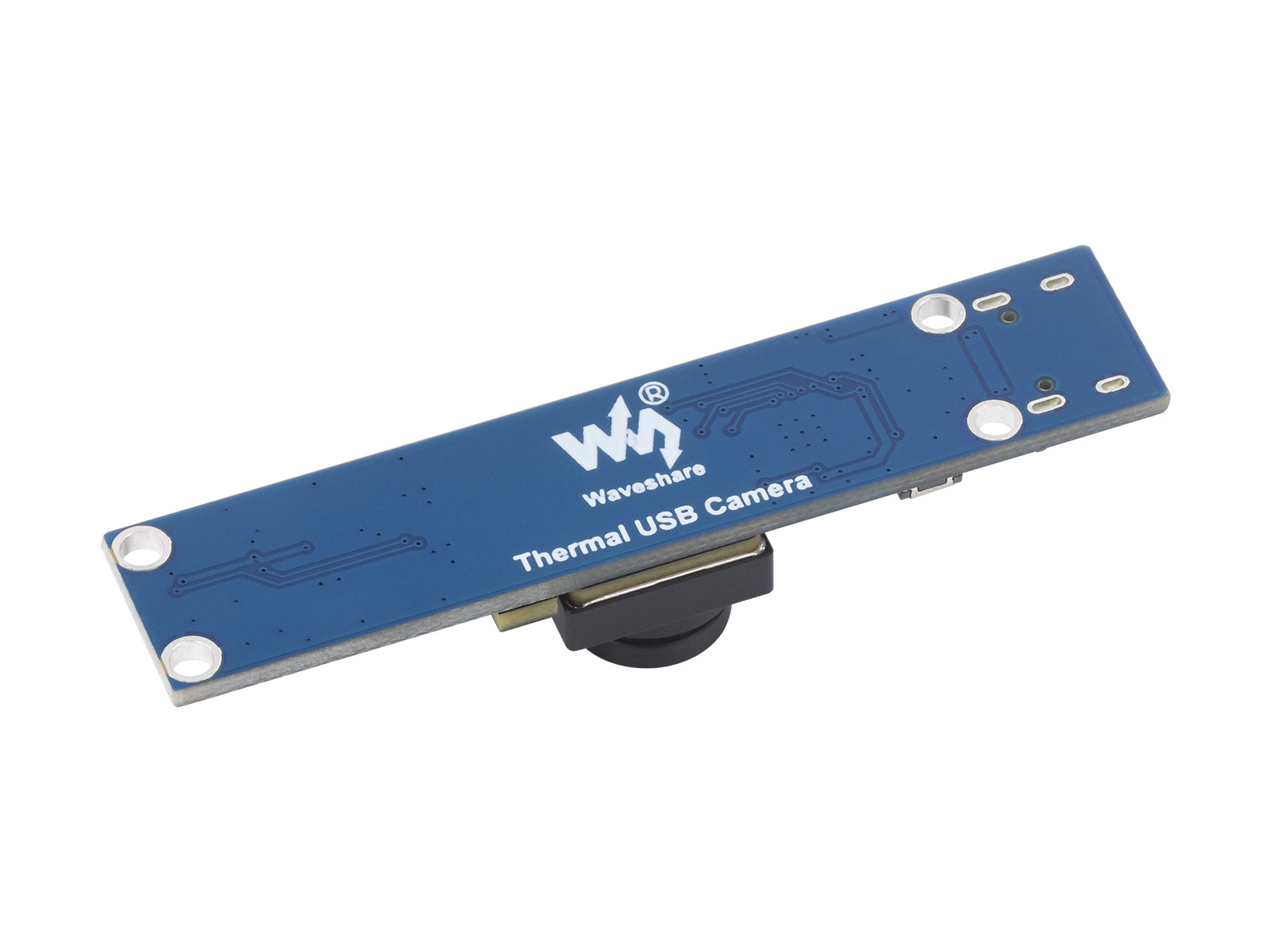

Thermal USB Camera

常规版本：45° 视场角

Thermal-90 USB Camera

广角版本：90° 视场角

产品参数

供电电压	5V
工作电流	61mA@5V
波长范围	8~14μm
工作温度	-20~85℃
目标温度	-20~400℃
刷新速率	25 FPS(Max)
视场角	常规版本：45°(H)×45°(V)
视场角	广角版本：90°(H)×68°(V)
噪声等效温差	150mK
测量精度	±2℃ (室温 10~70℃)
产品尺寸	Thermal Camera HAT / Thermal-90 Camera HAT：65.0×30.5mm
产品尺寸	Thermal USB Camera / Thermal-90 USB Camera：62.0×13.0mm

型号/核心	MLX 90640 -D55	MLX 90640 -D110	MLX 90641 -D55	MLX 90614ESF -BCC	Thermal Camera HAT	Thermal-90 Camera HAT
像素陈列	32×24		16×12	1	80×62
测量精度	±2℃ (室温 0~50℃)			±0.5℃ (室温 0~50℃)	±2℃ (室温 10~70℃)
目标温度	-40~300℃			-70~380℃	-20~400℃
视场角 (FOV)	55°×35°	110°×75°	55°×35°	35°	45°×45°	90°×68°
刷新速率	0.5~64Hz (0.25～32FPS)			-	25FPS
工作温度	-40~85℃		-40~125℃	-40~85℃	-20~85℃
电流大小	<23mA		≈12mA	<2mA	61mA
产品定位	像素大小适中，成本较高		成本低	高精度测量	适用于热图像视频录制
