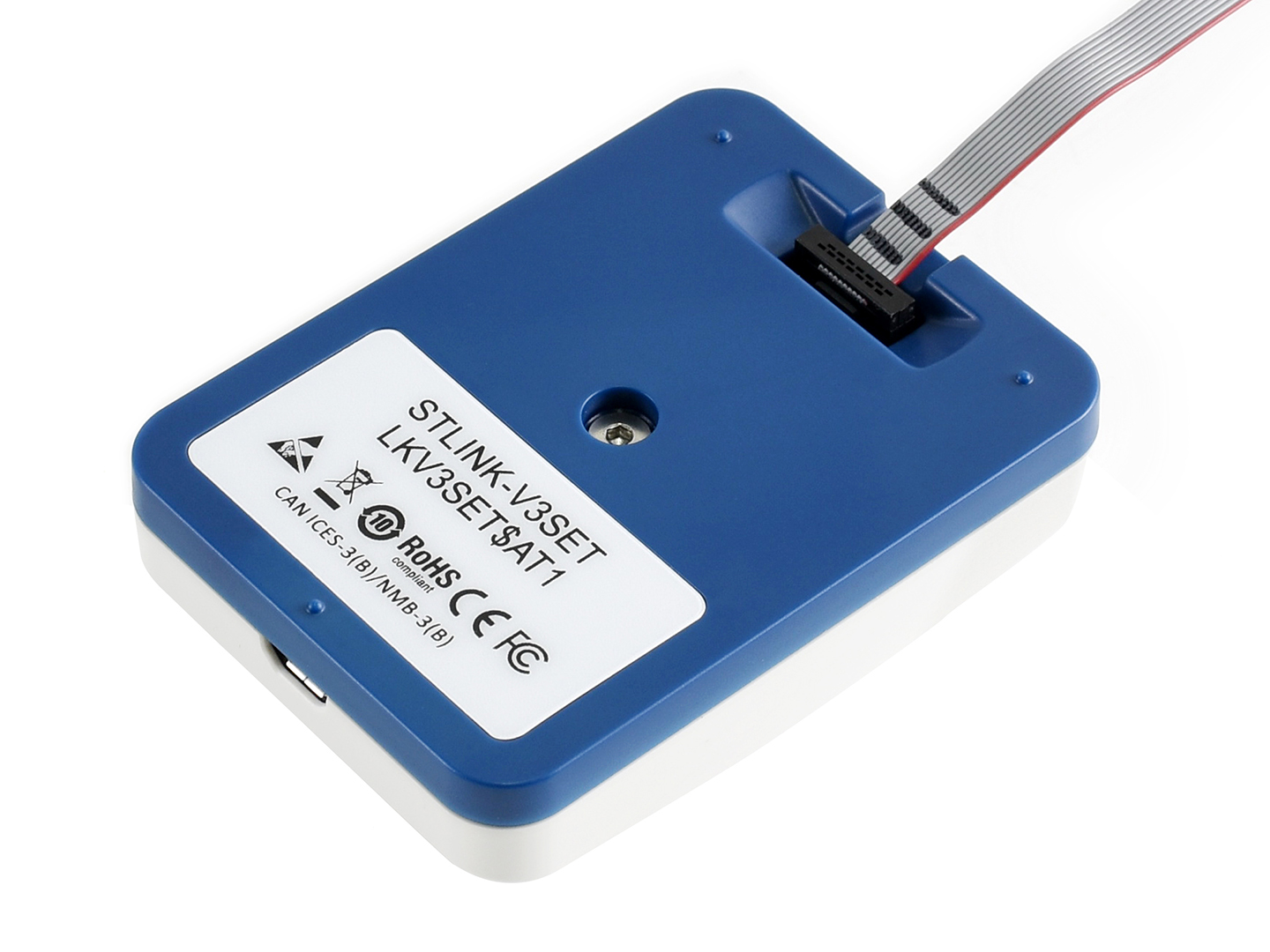

STLINK-V3SET 仿真下载器
适用于 STM8 / STM32 单片机
STLINK-V3SET 是一个用于 STM8 和 STM32 微控制器独立模块化的调试和编程探头，JTAG、SWD 和 SWIM 接口让开发人员可以轻松地与应用板上的任何 STM8 或 STM32 目标通信。
产品特性
- 独立式探头，模块化扩展接口
- 通过 Micro USB 接口自供电 (不对目标板供电)
- 板载 USB 2.0 高速接口
- 直接固件更新支持，以便支持更多新推出的器件
- 支持 JTAG/SWD 接口，3V~3.6V 电压范围和 5V 容限输入
- 支持 SWIM 接口，1.65V~5.5V 电压范围，使用须加转接板 MB1440
- 支持虚拟 COM 端口 (VCP)：
- UART 接口支持 3V~3.6V 电压范围和 5V 容限输入
- VCP 频率高达 15MHz
- 在 STDC14 连接器上可用 (在 MIPI10 上不可用)
- 拖放式 Flash 编程
- 通讯双色 LED (通信和电源)
软件支持
硬件支持
支持所有带 JTAG / SWD 接口的 STM32 系列单片机
支持所有带 SWIM 接口的 STM8 系列单片机
图片仅供展示，本产品不包括图中的 STM32 和 STM8 开发板
(注意：使用 SWIM 接口必须接上 JP4 和 JP6 跳线帽)
产品组装图解
STLINK 系列对比
| 项目 | V3MINIE | V3SET | V2 |
|---|---|---|---|
| JTAG/SWD 支持电压 | 1.65V~3.6V① | 3V~3.6V | 1.65V~3.6V① |
| SWIM 支持电压 | 不支持 | 1.65V~5.5V | 1.65V~5.5V |
| 是否支持 SWV | 支持② | ||
| 调试接口个数 | 多个 | 多个③ | 2 |
| LED 状态指示灯 | 双色 LED④ | ||
|
① STLINK-V3MINIE 和 ST-LINK/V2 支持 STM32 低压器件
② 目前仅 STM32 支持 SWV，STM8 尚不支持 ③ STLINK-V3SET 除了下载接口，还预留 GPIO 接口 ④ 双色 LED 可指示电源/信号状态 |
|||
资源介绍
- Micro USB 接口
- 电源 LED 指示
- COM LED 指示灯
COM 灯闪烁红色：STLINK-V3SET 连接到计算机后，USB 枚举过程
COM 灯红色：STLINK-V3SET 与计算机已建立连接
COM 灯闪烁绿色/红色：目标板和计算机在进行数据交换
- UART 接口 (VCP)
- SWIM 接口
- SWD 接口
- SWIM 开关
连接为开启，断开为关闭
- CAN 接口
- CAN 开关
连接为开启，断开为关闭
- UART 桥接器
- SPI/UART/I2C/CAN/GPIOs 桥接器
- SPI 桥接器
- JTAG20 接口
- STDC14 接口
JTAG、SWD 和 SWIM 接口定义
- 点击查看 JTAG/SWD 和 SWIM 的接口定义
- STM32 的 JTAG/SWD 接口可通过 MB1441 或 MB1440 板上的 STDC14 接入，也可通过 MB1440 板上的 20PIN IDC 端子接入
- STM32 的 SWD 接口还可以直接通过 MB1440 板上的 SWD 接口连接目标板
- 使用 SWIM 接口时，需要接上 MB1440 板上的 JP4 和 JP6 跳线帽
- 额外配送 4PIN SWIM 连接线和 4PIN SWIM 散头线，可方便用户接入 SWIM 使用
