RP2040 微控制器开发板
基于树莓派官方自主研发的 RP2040
兼容绝大多数 Raspberry Pi Pico 模块
产品特性
RP2040-LCD-0.96 是一款基于树莓派 RP2040 设计的，低成本高性能的微控制器开发板，具有灵活数字接口。与 Raspberry Pi Pico 一样，硬件上采用了 Raspberry Pi 官方自主研发的 RP2040 微控制器芯片，软件上可选择树莓派提供的 C/C++ SDK，或者使用 MicroPython 进行开发，可方便快速入门开发，并嵌入应用到产品中。不仅如此，它还板载了 0.96 英寸 IPS 显示屏、锂电池充放电接口以及高效率 DC-DC 降压-升压芯片。
主要功能特性有：
- 采用了 Raspberry Pi 官方自主设计的 RP2040 微控制器芯片
- 搭载了双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz 灵活时钟
- 内置了 264KB 的 SRAM 和 2MB 的片上 Flash
- 采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
- 板载 0.96 英寸 160×80 像素的 65K 彩色 IPS LCD 显示屏
- 板载锂电池充放电接口，有利于本产品使用在一些移动场景当中
- 板载 DC-DC 芯片 MP28164，为高效率 DC-DC 降压-升压芯片，负载电流可达 2A
- 邮票孔设计，可直接焊接集成到用户自主设计的底板上 (由于板子底部有元件，需将底部开槽嵌入)
- USB1.1 主机和设备支持
- 支持低功耗睡眠和休眠模式
- 可通过 USB 识别为大容量存储器进行拖放式下载程序
- 多达 26 个多功能的 GPIO 引脚
- 2 个 SPI，2 个 I2C，2 个 UART，3 个 12 位 ADC，16 个可控 PWM 通道
- 精确的片上时钟和定时器
- 温度传感器
- 片上加速浮点库
- 8 个可编程 I/O (PIO) 状态机，用于自定义外设支持
版本选择
支持 C/C++，MicroPython
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
双核处理器
板载双核 ARM Cortex M0 + 处理器
运行频率高达 133 MHz
26 个多功能 GPIO 引脚
支持配置引脚功能，可方便灵活地开发和集成
资源简介
- USB Type-C 接口
可以用于下载程序，并且支持 USB1.1 主机和从设备
- BOOT 按键
复位时按下，进入下载模式
- RESET 复位按键
- 0.96 寸 IPS LCD 显示屏
分辨率 160 × 80，65K 彩色
- 电池接口
MX1.25 连接器，可用于接入 3.7V 锂电池，支持边充边放
- MP28164
高效率 DC-DC 降压-升压芯片
- ETA6096
高效锂电池充电芯片
- RP2040
双核处理器，高达 133MHz 的运行频率
- W25Q16JVUXIQ
2MB NOR-Flash
- DEBUG 接口
- 引脚接口
兼容 Raspberry Pi Pico 标准接口

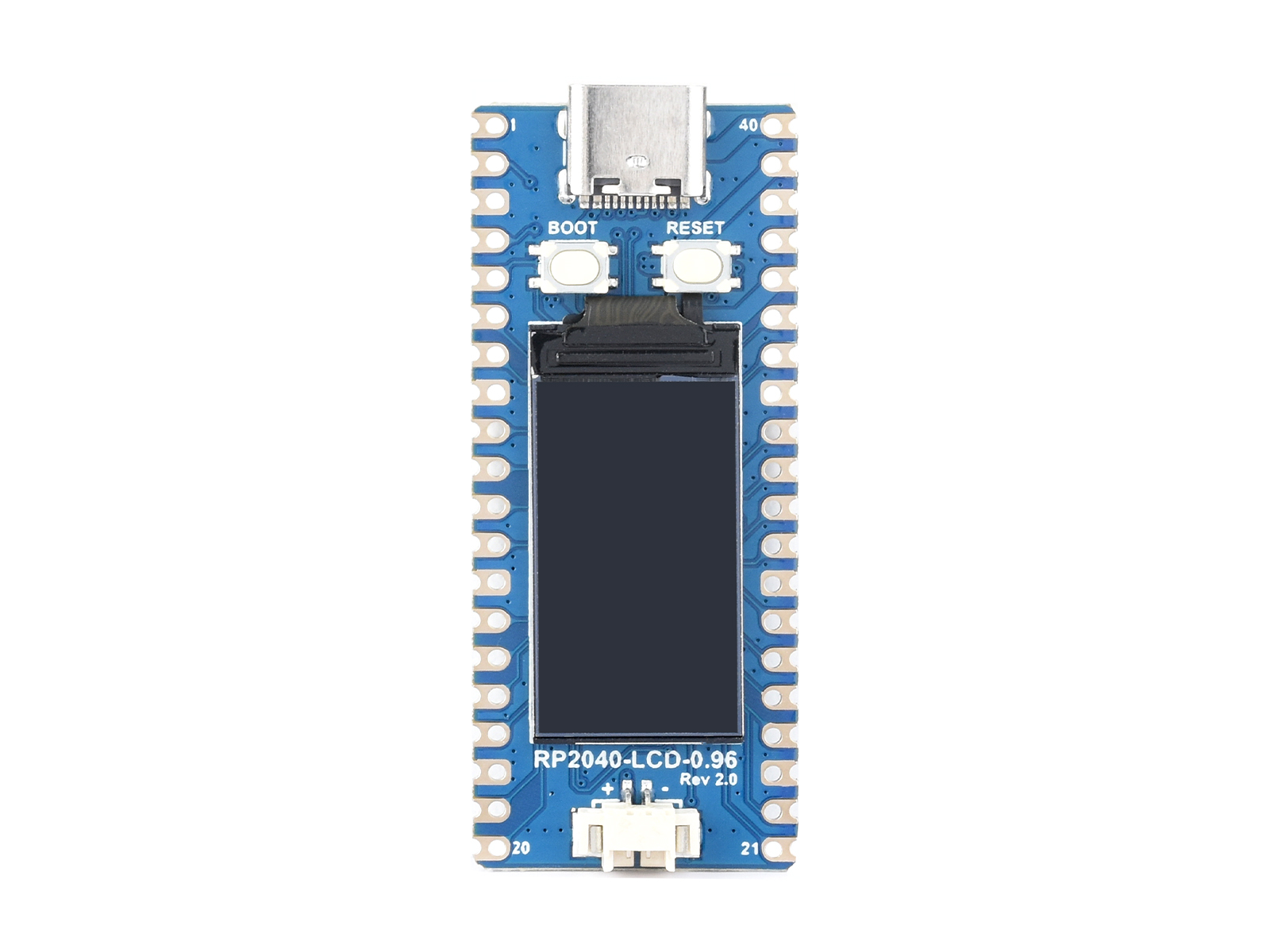

产品展示
产品尺寸
Pico 选型对比
(以下产品主芯片为 RP2040)
| 产品 | 稳压芯片 | USB | Flash | 锂电池口 | 特性 |
|---|---|---|---|---|---|
 Pico W |
DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
 Pico WH |
DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
 Pico |
DC-DC, 800mA | Micro USB | 2MB | - | - |
 Pico H |
DC-DC, 800mA | Micro USB | 2MB | - | - |
 Type-A 版 |
LDO, 500mA | Type-A | 4MB | - | - |
 Type-C 版 |
LDO, 800mA | Type-C | 2MB | - | - |
 微型版 |
LDO, 500mA | 分体式 Type-C |
2MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
 RBG 矩阵版 |
LDO, 500mA | Type-C | 2MB | - | 板载 5 × 5 RGB LED 矩阵 |
 网口版 |
LDO, 500mA | Type-C | 4MB | - | 带网口 |
 蓝牙版 |
LDO, 300mA | 分体式 Type-C |
2MB | - | 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口 |
 0.99" 圆形 LCD 带外壳版 |
LDO, 500mA | Type-C | 2MB | - | 0.99 英寸 IPS，CNC 金属外壳 |
 1.28" 圆形 LCD 版 |
LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS |
 1.28" 圆形 LCD 带外壳版 |
LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS，CNC 金属外壳 |
 1.28" 圆形触摸 LCD 版 |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏 |
 1.28" 圆形触摸 LCD 带外壳版 |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏，CNC 金属外壳 |
 0.96" LCD 版 |
DC-DC, 2000mA | Type-C | 2MB | 支持(边充边放) | 0.96 英寸 IPS |
 升级版 |
DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
 DVI 接口版 |
LDO, 300mA | Type-C | 16MB | 支持(边充边放) | 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口 |
 摄像头 LCD 版 |
- | Type-C | 16MB | - | 板载灰度摄像头、1.14 英寸 IPS |
