树莓派CM4 WIFI6双网口扩展板 计算模块核心板底板 板载M.2 E KEY接口
已选择 {{choose_count}} 件商品
组合价 {{choose_total | formatPrice}}
树莓派 CM4 WIFI6
双网口扩展板
功能强大，配套齐全
方便学习评估树莓派计算模块或直接集成到产品中
WIFI 模组适配
本产品适用于以下类型的 M.2 A/E KEY 接口的 WIFI 模组
底板参数
| CM4 卡座 | 适用于 Compute Module 4 的所有版本 |
|---|---|
| 联网 | 千兆以太网 RJ45 接口 × 1；百兆以太网 RJ45 接口 × 1 |
| USB | USB 2.0 接口 × 3 |
| PCIe | M.2 E KEY |
| 连接器 | Raspberry Pi 40PIN GPIO 接口 |
| 显示 | MIPI DSI 接口 (15pin 1.0mm FPC 连接器) |
| 摄像头 | MIPI CSI-2 接口 × 2 (15pin 1.0mm FPC 连接器) |
| 视频 | HDMI 接口 × 2，支持 4K 30fps 输出 |
| 实时时钟 | 带电池接口和可唤醒 Compute Module 4 的能力 |
| 存储 | 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本) |
| 风扇接口 | 5V/12V，不支持调速测速 |
| 电源输入 | 7V~36V 宽电压 |
| 尺寸 | 109.0 × 91.5mm |
CM4 扩展板对比
| 接口数量及接口参数 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 产品 | PoE | 网口 | 40PIN GPIO |
PCIe | ① USB |
DSI | HDMI | CSI | RTC | ② 风扇 接口 |
电源 输入 |
特性 |
 NANO A |
2.0×1 | 5V | CM4 大小 |
|||||||||
 NANO B |
千兆×1 | 2.0×1 | 5V | CM4 大小 |
||||||||
 NANO C |
2.0×1 | 5V | 板载摄像头 | |||||||||
 基础板精简 |
千兆×1 | M.2 M | 2.0×4 | ×2 | ×2 | 5V | 5V | 小板型 | ||||
基础板完整 |
千兆×1 | M.2 M | 2.0×4 | ×2 | ×2 | 5V | 5V | 小板型 | ||||
 基础板进阶 |
千兆×1 | M.2 M | 2.0×2 | ×2 | 5V | 5V | LCD 接口直连 | |||||
 触摸扩展板 |
千兆×1 | M.2 M | 2.0×4 | 5V | IPS 屏幕 |
|||||||
 小板型双千兆 |
千兆×2 | 2.0×1 | 5V SH1.0 |
5V | 双网口 | |||||||
 双目视觉 |
千兆×1 | M.2 M | 2.0×4 | ×2 | 5V | 双800万像素 | ||||||
 四路 RS485 |
百兆×1, 千兆×1 |
2.0×2 | ×2 | 5V | 7~36V | 双网口 | ||||||
 WIFI6 双网口 |
百兆×1, 千兆×1 |
M.2 E | 2.0×3 | ×2 | ×2 | 5/12V | 7~36V | WIFI6 双网口 |
||||
 双千兆网口 |
千兆×2 | 3.0×3 | ×2 | ×2 | 5/12V | 7~36V | ||||||
 物联网双千兆 |
千兆×2 | 3.0×2 | ×2 | ×2 | 5/12V | 5V | 5G/4G 接口 | |||||
 物联网工控 |
千兆×1 | Gen2×1 | 2.0×2 | ×2 | ×2 | ×2 | 5/12V | 7~36V | 5G/4G 接口; RS232; RS485; ADC | |||
 PoE B |
千兆×1 | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | 5/12V | 5V | RS232; RS485 | |||
 PoE UPS |
千兆×1 | 2.0×4 | ×2 | ×2 | 5/12V | 7~36V | UPS | |||||
 PoE |
千兆×1 | 3.0×4 | ×2 | ×2 | ×2 | 5/12V | 7~36V | |||||
 树莓派官方 |
③ | 千兆×1 | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | 12V | 12V | |||
 无线扩展 |
千兆×1 | M.2 B / Mini-PCIe |
2.0×3 | 5/12V | 5V 或 7~36V |
5G/4G 接口; RS485; CAN; 导轨 安装 |
||||||
 UPS 无线扩展 |
千兆×1 | M.2 B | 2.0×3 | 5/12V | 5V 或 7~36V |
带 UPS; 5G/4G 接口; RS485; CAN; 导轨 安装 |
||||||
 硬盘扩展主机 |
千兆×2 | M.2 M×2/ Mini-PCIe |
3.0×2 | ×2 | ×2 | 5V | 双 M.2 M KEY 接口 | |||||
 5 寸一体机 |
③ | 千兆×1 | M.2 M | 2.0×4 | ×2 | 5/12V | 5V | |||||
 7 寸一体机 |
千兆×1 | M.2 M | 2.0×4 | 占用 | 占用 | 5/12V 占用 |
7~36V | 摄像头; 触控; 喇叭 | ||||
 13.3寸一体机 |
千兆×1 | 2.0×2 | 12V | 高清触控屏 | ||||||||
 13.3寸 智能魔镜 |
千兆×1 | 2.0×2 | 12V | 高清屏，语音助手 | ||||||||
| 备注 | ① USB 3.0 完全等同于 USB 3.2 Gen1 ② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。 |
|||||||||||

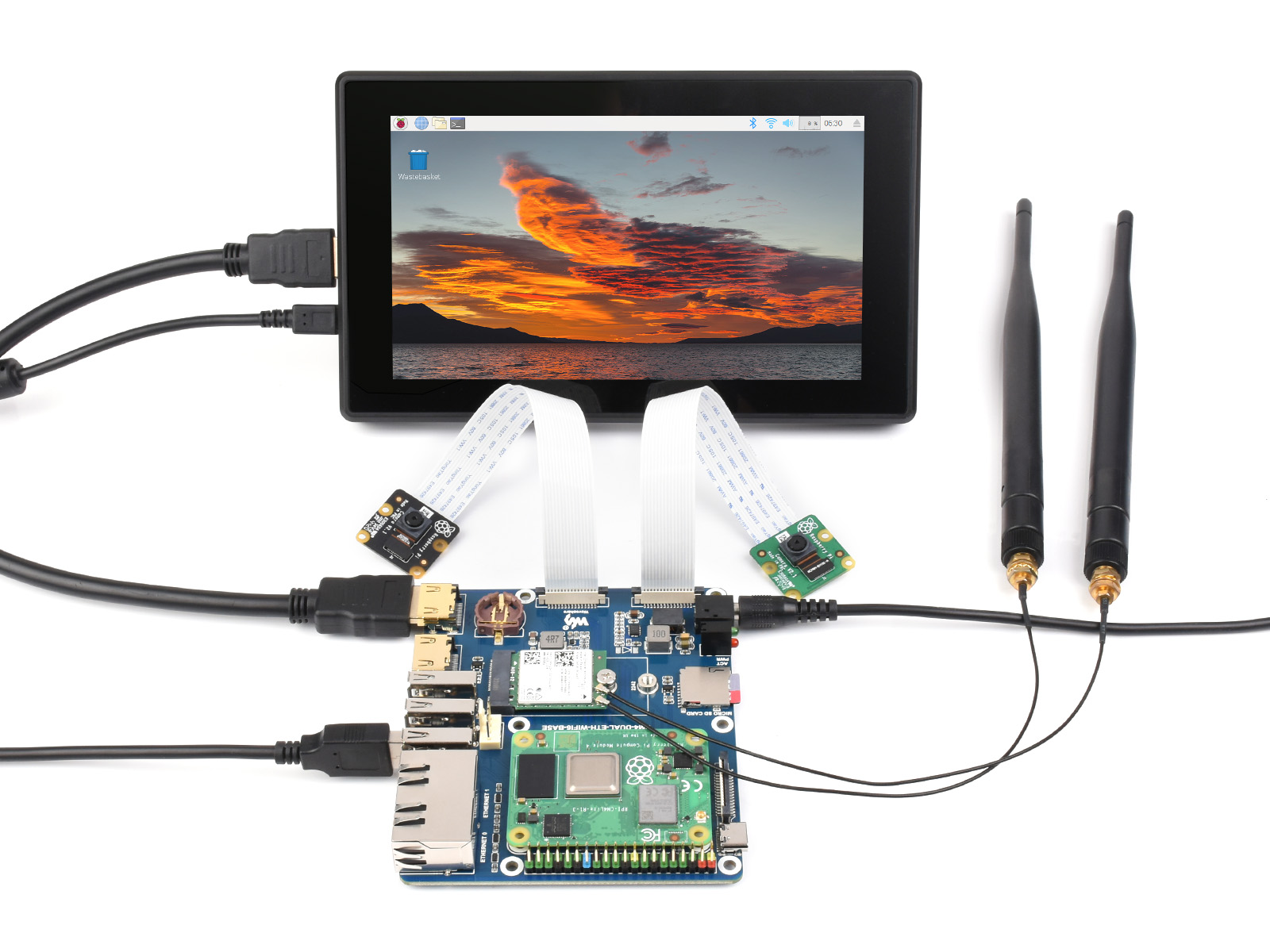

接入 Compute Module 4 主板
板载 40PIN GPIO 接口及标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列主板
本产品不含图中的 CM4 和 WIFI 模组
板载 M.2 E KEY 接口
支持 WIFI 模组接入，支持 AX200，AX210 等无线网卡
相关网卡参数对比
| 产品型号 |  AX210 |
 AX200 |
|||
|---|---|---|---|---|---|
| Wi-Fi 版本 | Wi-Fi 6E | Wi-Fi 6 | |||
| Wi-Fi 频段 | 2.4GHz | 5GHz | 6GHz | 2.4GHz | 5GHz |
| Wi-Fi 速率 | 574Mbps | 2400Mbps | 2400Mbps | 574Mbps | 2400Mbps |
| 接口 | NGFF (M.2 A/E Key) | ||||
| 蓝牙版本 | 5.3 | 5.2 | |||
| 技术支持 | 支持 MU-MIMO | ||||
| 天线接口 | IPEX 接口 4 代 | ||||
| 兼容系统 | Linux、Windows 10/11 | ||||
| 产品尺寸 | 22.0 × 30.0 × 2.4mm | ||||
双以太网 RJ45 接口
一路千兆网口，一路百兆网口
更多丰富的接口
细致的孔位设计
确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看
配套散热风扇
顶部预留通风口，内置风扇浑然一体，散热效果更好
支持壁挂
两侧设计有壁挂孔位，安装固定更方便

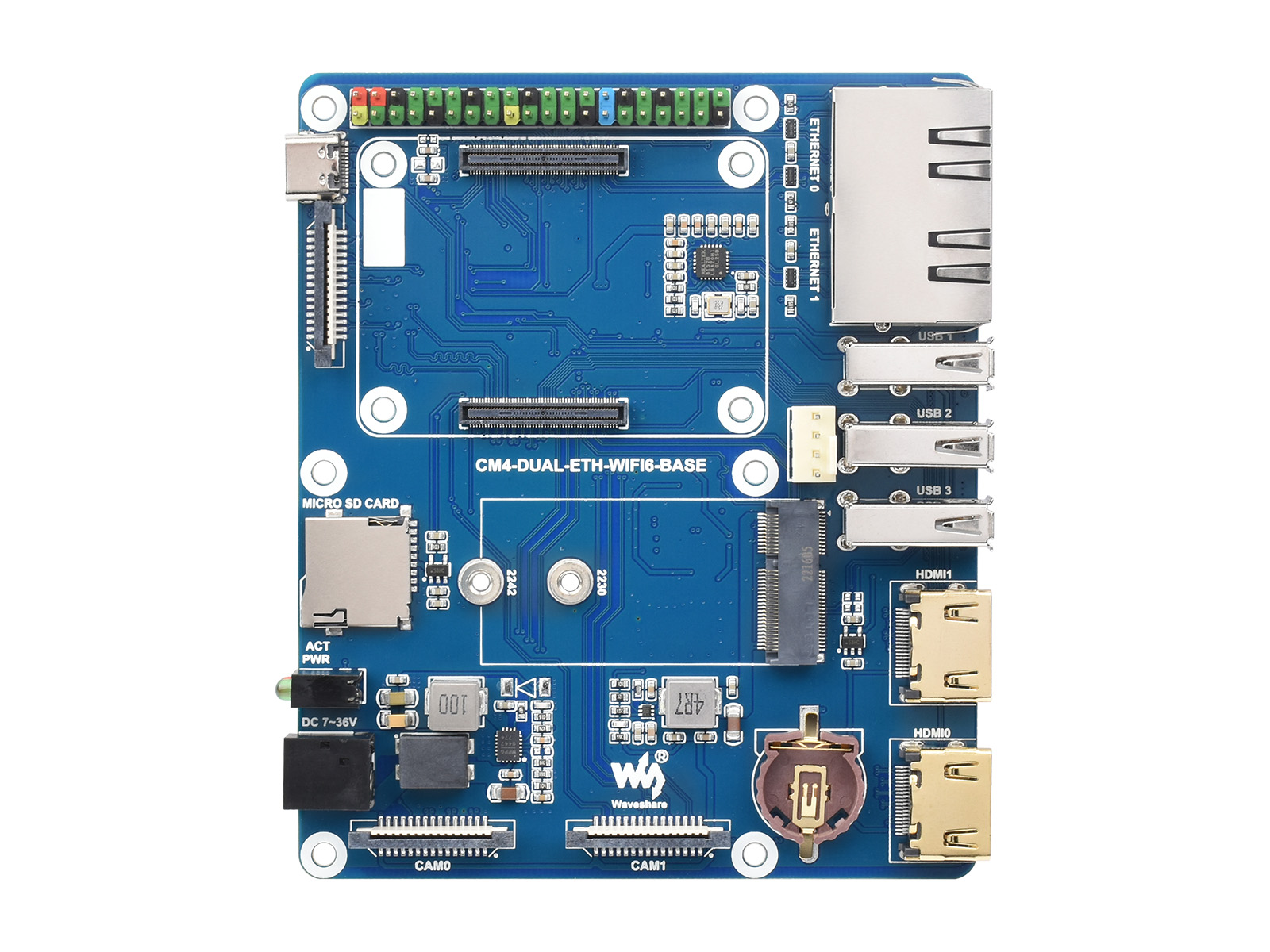

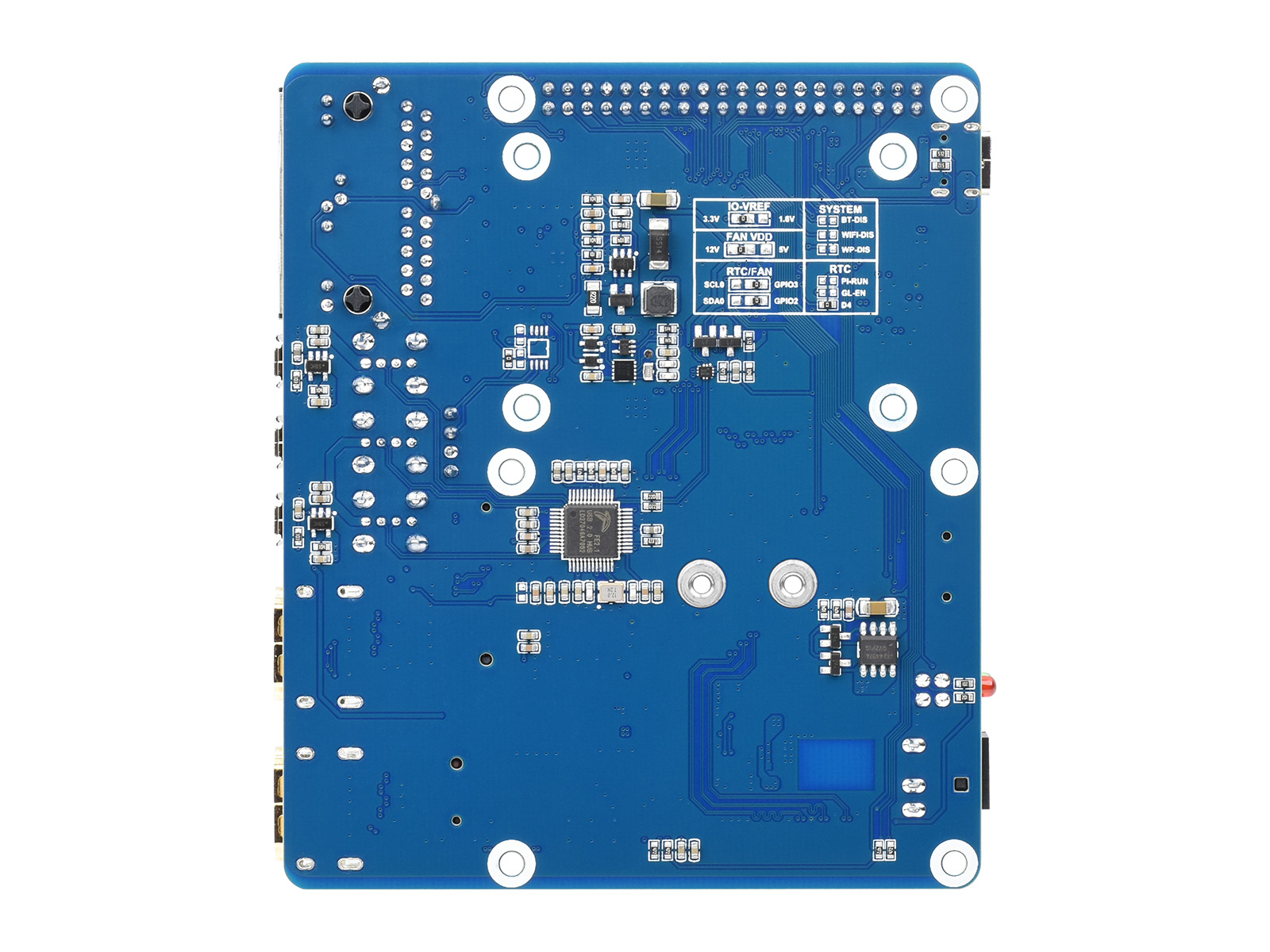

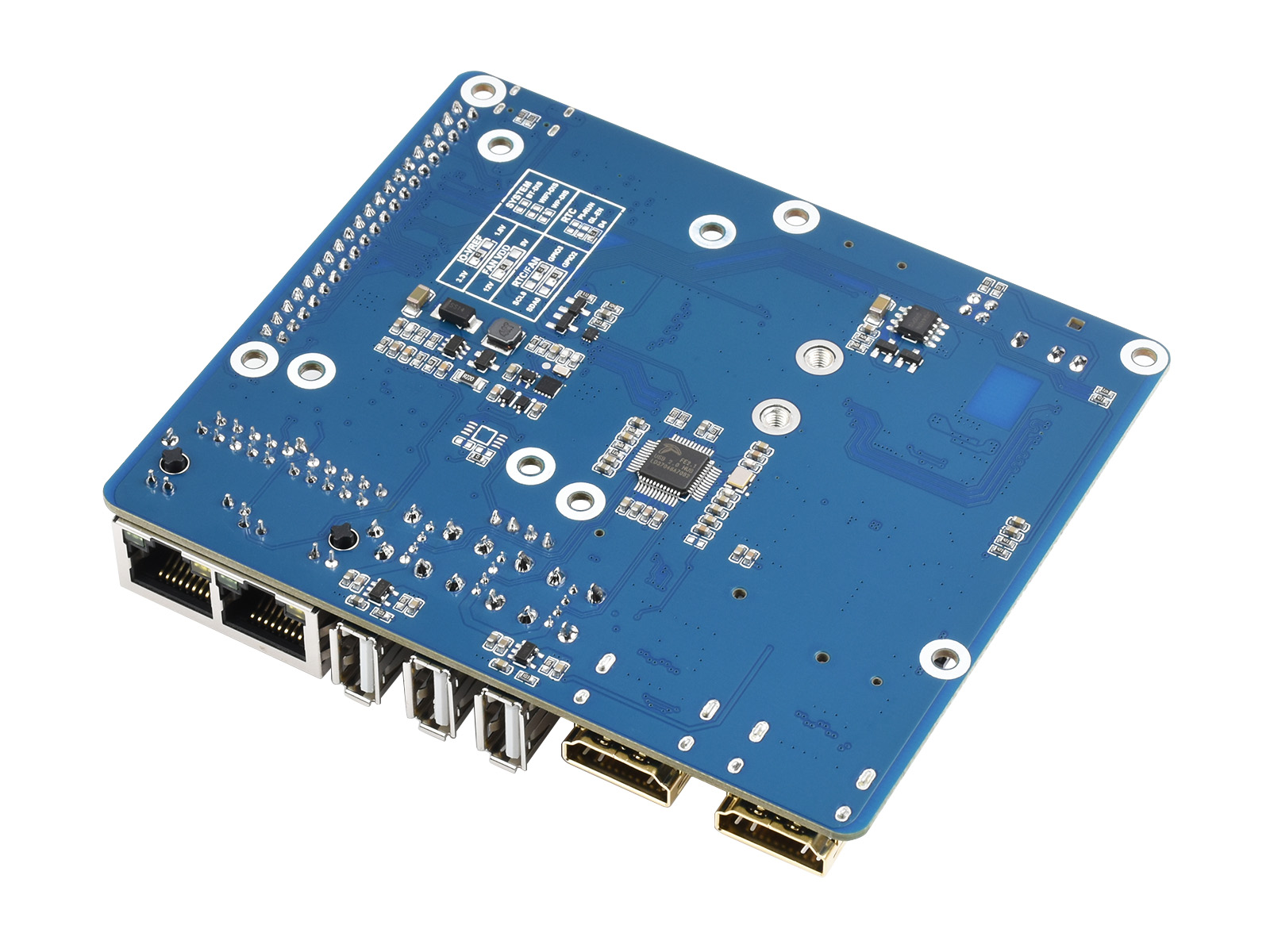

产品展示
产品尺寸
关于 CM4 的简介
全新升级，更强大的 CM4
- CPU 升级为 BCM2711，四核 Cortex A72 64 位处理器，性能更强劲
- 更多内存选择 (1GB/2GB/4GB/8GB)，适合做大型的数据编译
- 更高速的 eMMC 闪存，传输速率高达 100 MB/s，比 CM3+ 快 4 倍
- 增加无线模块选项，采用和 Pi4B 相同的 WiFi 和蓝牙模块，提供了板载 PCB 天线和外置天线，更适合工业应用
- 采用 B to B 接插件设计，改变了前几代 CM 系列金手指设计，增强稳定性
- 增加板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
- 增加 PCIe 接口扩展，可灵活添加相关模块
- 点击查看更多关于 CM4 的介绍
