两相混合式步进电机驱动器 定位精度40000脉冲/转

产品简介

【一句话自我介绍】

我是两相混合式步进电机驱动器，支持16档驱动电流和步进细分设置，定位精度可达40000脉冲/转，可广泛应用于数控设备、雕刻机、切割机等。

• 支持宽电压范围输入(DC 24V~80V)

• 支持16档步进细分设置，分辨率可达40000脉冲/转

• 支持16档驱动电流设置，可调0.5A/相到5.0A/相

• 支持共阴、共阳、差分三种控制方式

• 支持欠压、过压、过热、过流报警

• 支持掉电相位记忆功能
• I/O信号和输入信号均通过光电隔离
• 步进脉冲停止超过100ms时，线圈电流自动减到设定电流的一半
• 提供完善的配套资料手册(提供树莓派、STM32、Arduino例程)

• 工作电压：DC 24V ~ 80V
• 信号电压：4.2V ~ 24V
• 驱动电流：0.5A ~ 5A
• 信号频率：≤150KHz
• 控制方式：共阴、共阳、差分

• 雕刻机、点胶机、螺丝机、切割机等分辨率较高的中、小型数控设备

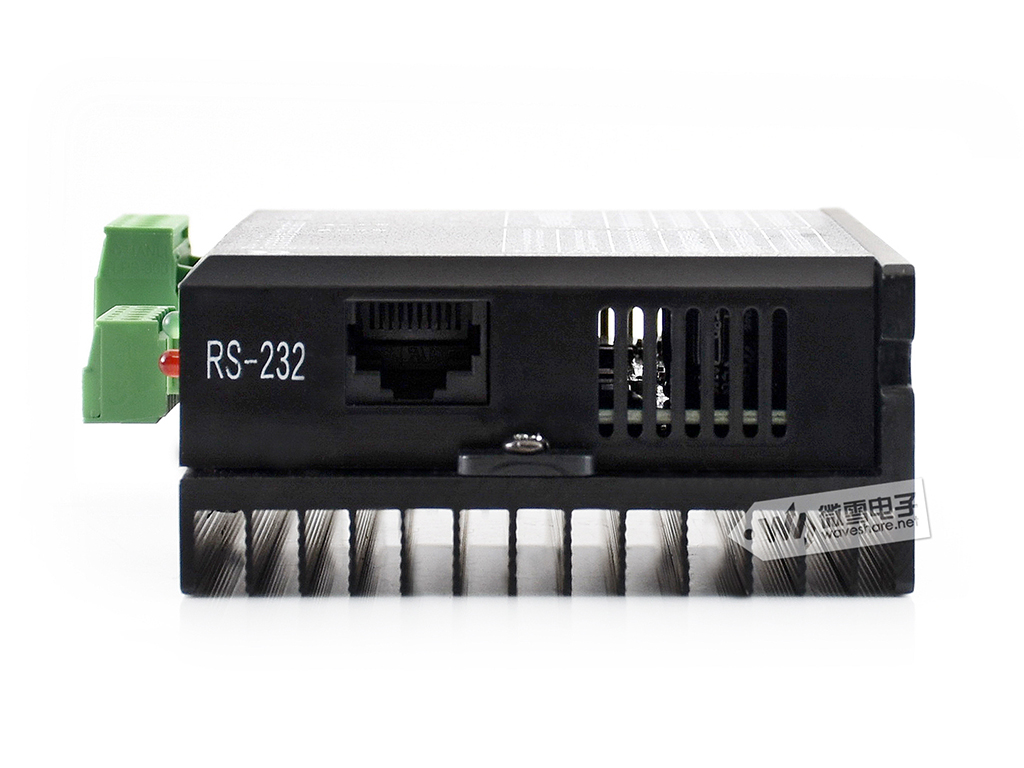

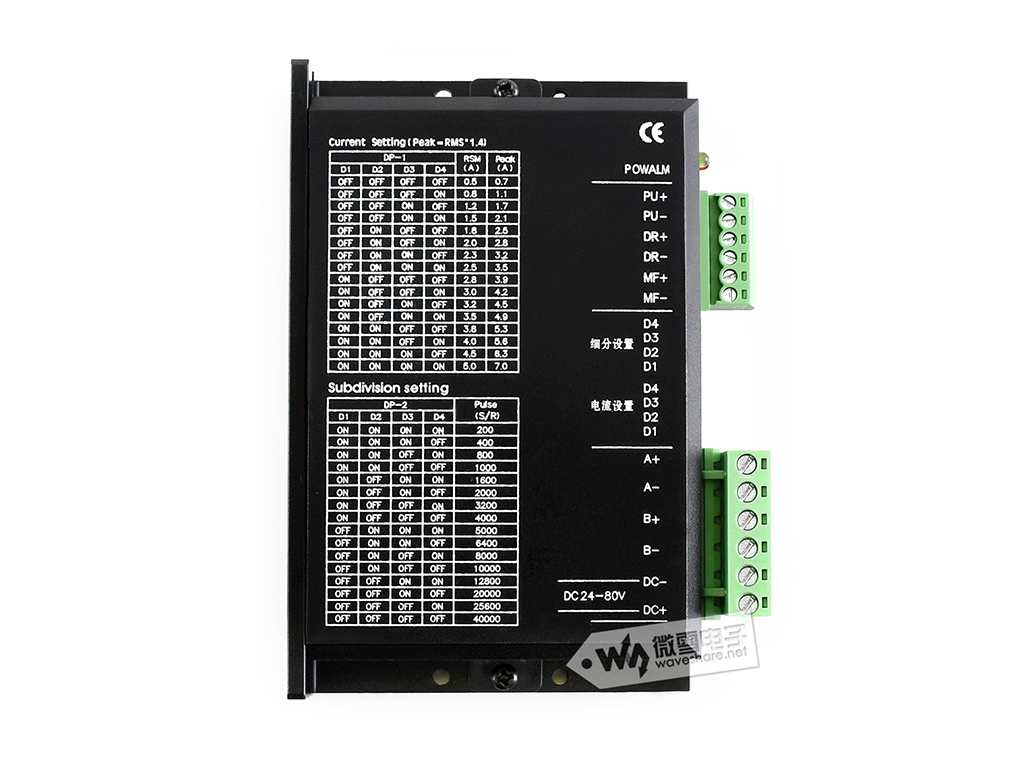

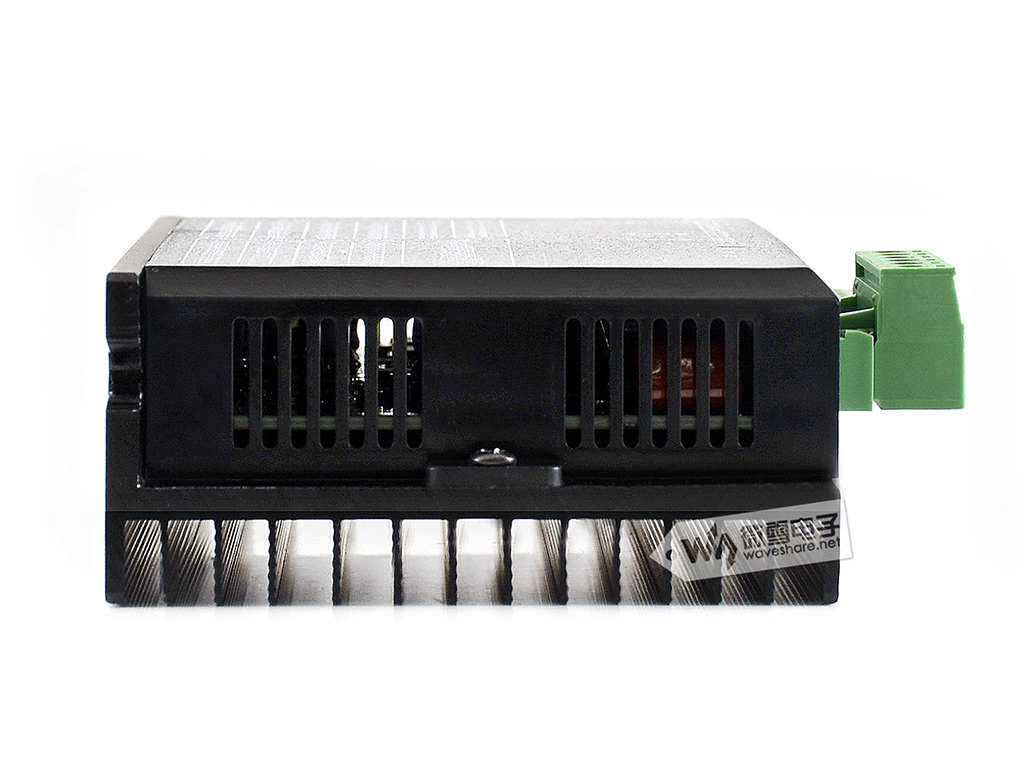

产品图片

接线说明

外形尺寸
