SIM7600G-H 4G 通信模块 全球通多频段 兼容4G/3G/2G 带GNSS定位 标准版
已选择 {{choose_count}} 件商品
组合价 {{choose_total | formatPrice}}
SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚，我们亦不对以上国家提供该产品或模组的任何技术支持。
SIM7600G-H 4G 通信模块
支持 4G/3G/2G 通信和 GNSS 定位
版本选择
IPEX 接口，标准版
配备了排针和 FPC 天线
SMA 主天线接口，加焊排针版
预焊 SMA 天线座子和配备 SMA 天线
产品特性
- 支持 2G/3G/4G 网络，全球通用，支持全球频段的 2G/3G/4G 通信网络
- 支持拨号上网、电话、短信、TCP、UDP、MQTT、DTMF、HTTP、FTP 等功能
- 支持 GPS、北斗、GLONASS、GALILEO、QZSS、LBS 基站定位
- 板载 USB 和 UART 接口，可用于拨号上网、云平台通信、GNSS 定位信息等
- 邮票孔沉金工艺设计，体积小巧，方便直接焊接或通过排针插入等方式集成到设备上
- 引出模组 USB/UART/SIM卡/GPIO 等控制接口，方便开发调试，具有更强的扩展性
- 内置电平转换电路，兼容 3.3V 和 5V 的工作电平，可用于 STM32/
ESP32/Arduino 等 3.3V 和 5V 的单片机主板 - 支持多种供电方式：USB 口、排针 VIN 和 VBAT (3.7V 锂电池) 供电
- 板载 SIM 卡 TVS 保护，USB 和排针供电隔离，VIN 供电防反接等保护电路，使用更安全可靠
- 板载 2 个 LED 指示灯，方便查看模块运行状态
- 采用 SIMCOM 官方推荐的电源方案，支持 5~26V 宽电压供电和3A大电流输出，不再担心模组瞬时功耗太大掉线重启，工业使用更稳定可靠
- 板载 Nano SIM 卡槽，支持 1.8V 和 3V SIM 卡，靠板边设计，方便 SIM 卡接入和取出
- 提供完善的配套资料手册 (Raspberry Pi/Jetson Nano/旭日® X3 派/
Arduino/STM32 示例程序) - 引出 3 路天线接口，可兼容焊接 IPEX 和 SMA 天线座子，出货默认有两个版本可选，支持批量定制
产品参数
| 产品参数 | |
|---|---|
| 4G 模组 | SIM7600G-H |
| 适用区域 | 全球通用 |
| 工作频段 | |
| LTE Cat-4 | LTE-FDD：B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66 LTE-TDD：B34/B38/B39/B40/B41 |
| 3G | UMTS/HSDPA/HSPA+：B1/B2/B4/B5/B6/B8/B19 |
| 2G | GSM/GPRS/EDGE：850/900/1800/1900 MHz |
| GNSS | GPS/Beidou/GLONASS/GALILEO/QZSS |
| GNSS 参数 | |
| 接收 | C/A Code |
| 16 个通道 | |
| 灵敏度 | -159dBm (GPS) / -158dBm (GLONASS) / TBD (北斗) |
| 冷启动 ：-148dBm | |
| 首次定位时间 (开阔地) |
冷启动：<35s |
| 热启动：<1s | |
| 软件特性 | |
| 网络协议 | TCP/IP/IPV4/IPV6/MQTT/MQTTS/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS |
| 上网方式 | PPP/NDIS/RNDIS |
| USB 驱动 | Windows XP/7/8/10/11、Linux (树莓派 Raspbian 系统免驱) |
| 短信 (SMS) | 支持类型：MT、MO、CB、Text、PDU |
| 硬件接口 | |
| USB 接口 | 支持，可用于接入 PC/树莓派/Jetson Nano 等主机进行 4G 联网，定位，AT 指令收发测试，固件升级等 |
| UART 接口 | 支持，可用于接入 MCU 进行 4G 联网，定位，AT 指令收发测试等，可兼容 3.3V/5V 工作电平 |
| SIM 卡接口 | 板载 Nano SIM 卡槽，同时引出相关引脚，兼容 1.8V 和 3V SIM 卡 |
| 天线接口 | MAIN：4G 主天线 (可选配 SMA 接口或 IPEX 1 接口版本) AUX：4G 辅助天线 (默认为 IPEX 1 接口，批量可定制为 SMA 接口) GNSS：定位天线 (默认为 IPEX 1 接口，批量可定制为 SMA 接口) |
| 其他接口 | 引出 GPIO，PWR，RST，FLT 等模组常用的控制引脚 |
| 其他参数 | |
| 供电方式 | USB 口或 VBUS - GND 排针供电：5V 供电 |
| VIN - GND 排针供电：5V~26V 宽电压供电 | |
| BAT - GND 排针供电：3.7V 锂电池供电 | |
| 工作电压 | 默认为 3.3V（可通过 VIO 外接 3.8V~5V，设置成对应 VIO 的工作电平) |
| 工作温度 | -30 ~ 80°C |
| 存储温度 | -45 ~ 90°C |
| 产品尺寸 | 38.8 x 42.0mm |
支持全球频段的 4G/3G/2G
支持 Windows/Linux 拨号上网
LTE Cat-4：高达 50Mbps (上传) / 高达 150Mbps (下载)
3G (HSPA+)：高达 5.76Mbps (上传) / 高达 42Mbps (下载)
适用于多种编程平台
提供 Raspberry/Pi Pico/Jetson Nano/ESP32/Arduino/STM32 示例程序和使用手册，开发集成更方便，扩展性强
云平台通信
支持 TCP/UDP/MQTT/MQTTS/FTP/FTPS/HTTP/HTTPS 等协议
支持 GNSS 定位
支持 GPS、北斗、GLONASS、GALILEO、QZSS、LBS 基站定位
支持短信收发
支持 AT 指令收发短信和打电话*
*模组支持电话语音功能，默认无引出 PCM 和耳麦接口
须通过 AT 指令和 USB AUDIO 开发才能实现 USB 口语音通话
小巧易集成
采用邮票孔设计，尺寸小巧，集成度高
引出大部分常用的引脚接口，方便 DIY 和嵌入集成到用户设备上
资源简介

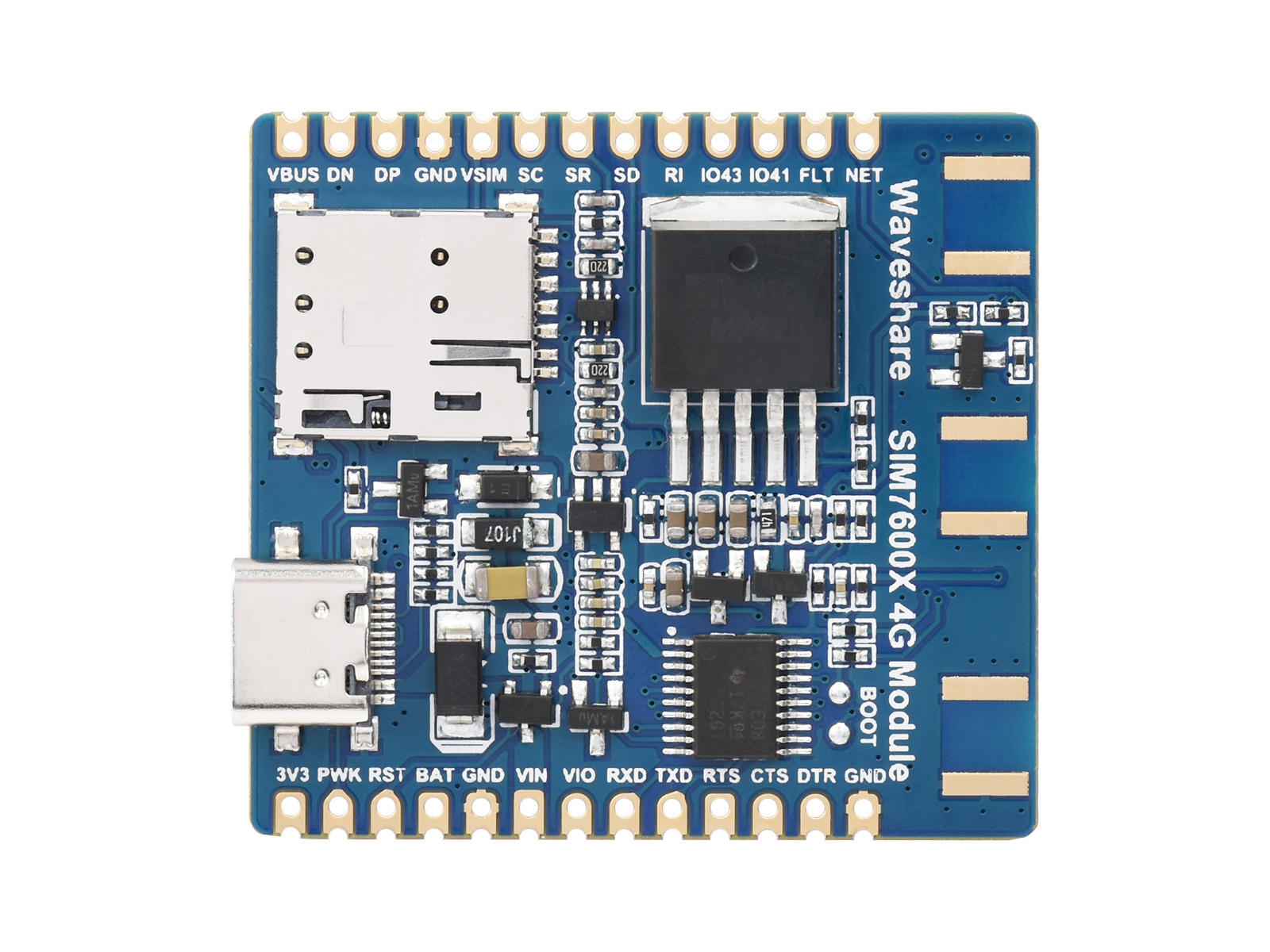

引脚定义
| 引脚名称 | 功能描述 | 引脚名称 | 功能描述 | |
|---|---|---|---|---|
| NET | 网络指示灯 | GND | 电源地 | |
| FLT | 飞行模式 | DTR | 低功耗引脚 | |
| IO41 | 可通过 AT 指令控制 GPIO41 口 高低电平输出 |
CTS | 串口流控 | |
| IO43 | 可通过 AT 指令控制 GPIO43 口 高低电平输出 |
RTS | 串口流控 | |
| RI | 来电唤醒引脚 | TXD | 串口发送 | |
| SD | SIM卡数据 | RXD | 串口接收 | |
| SR | SIM卡复位 | VIO | 即 VCCIO，悬空为 3.3V IO 电平， 可外接 3.8V~5V，切换成对应 VIO 工作电平 |
|
| SC | SIM 卡时钟 | VIN | 宽电压输入，5V~26V | |
| VSIM | SIM 卡供电 | GND | 电源地 | |
| GND | 电源地 | BAT | 3.7V 锂电池供电输入 | |
| DP | USB 信号线 Data+ | RST | 模块复位引脚 | |
| DN | USB 信号线 Data- | PWK | 模块开关机引脚 | |
| VBUS | USB 供电线 | 3V3 | 3.3V 供电输出 |
硬件连接参考
可通过 USB 直接接入 PC / Raspberry Pi / Jetson Nano 主板
可通过 UART 接口和 VIN 排针供电直接接入 Arduino 等 5V* 的主板
*可选：VIO 是否接入 5V，取决于选择的 Arduino 的 IO 口工作电平，若为 5V 则须接入，为 3.3V 则不接
可通过 UART 接口和 VBAT 锂电池排针供电直接接入 ESP32 等 3.3V 主板

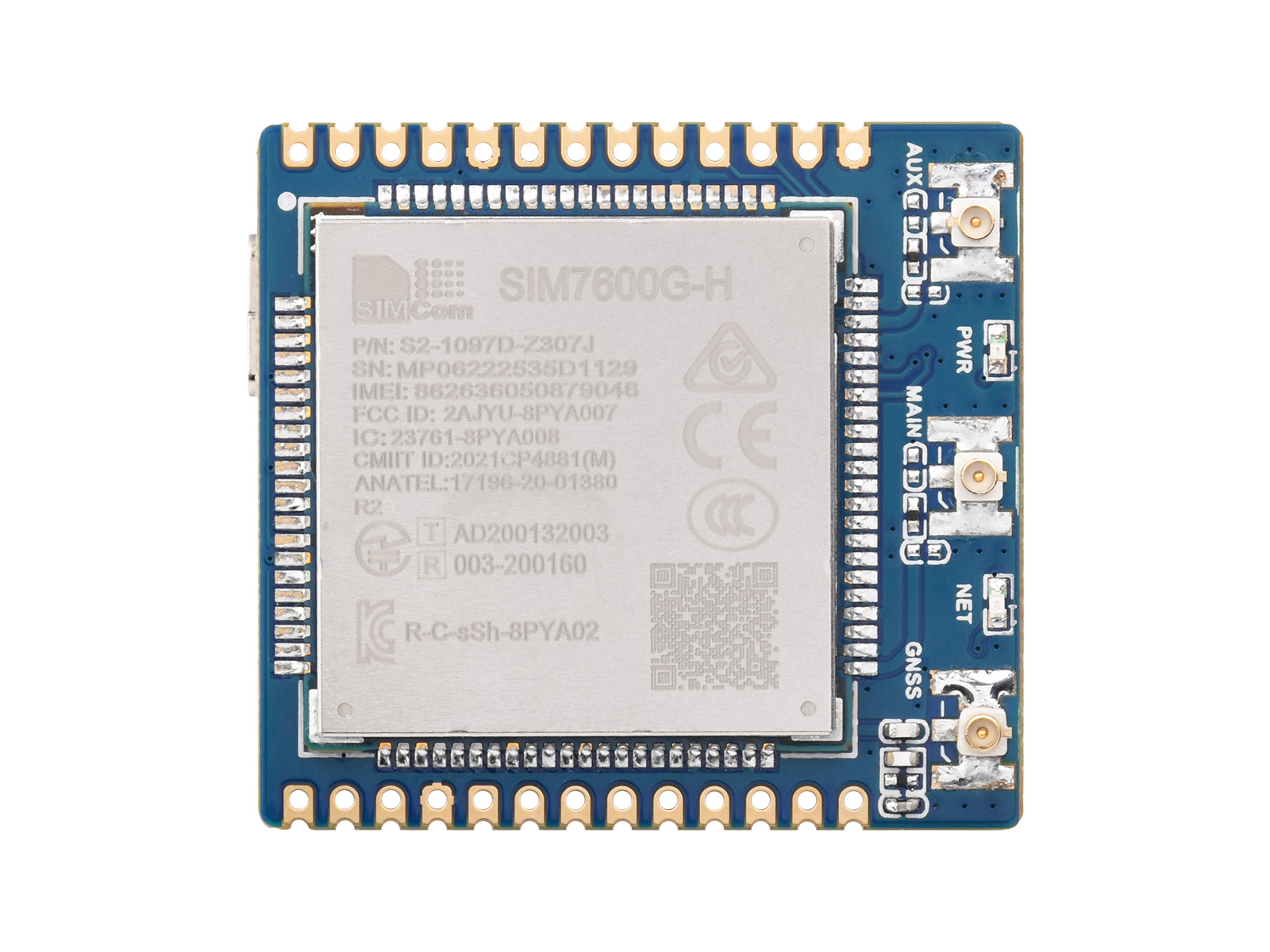

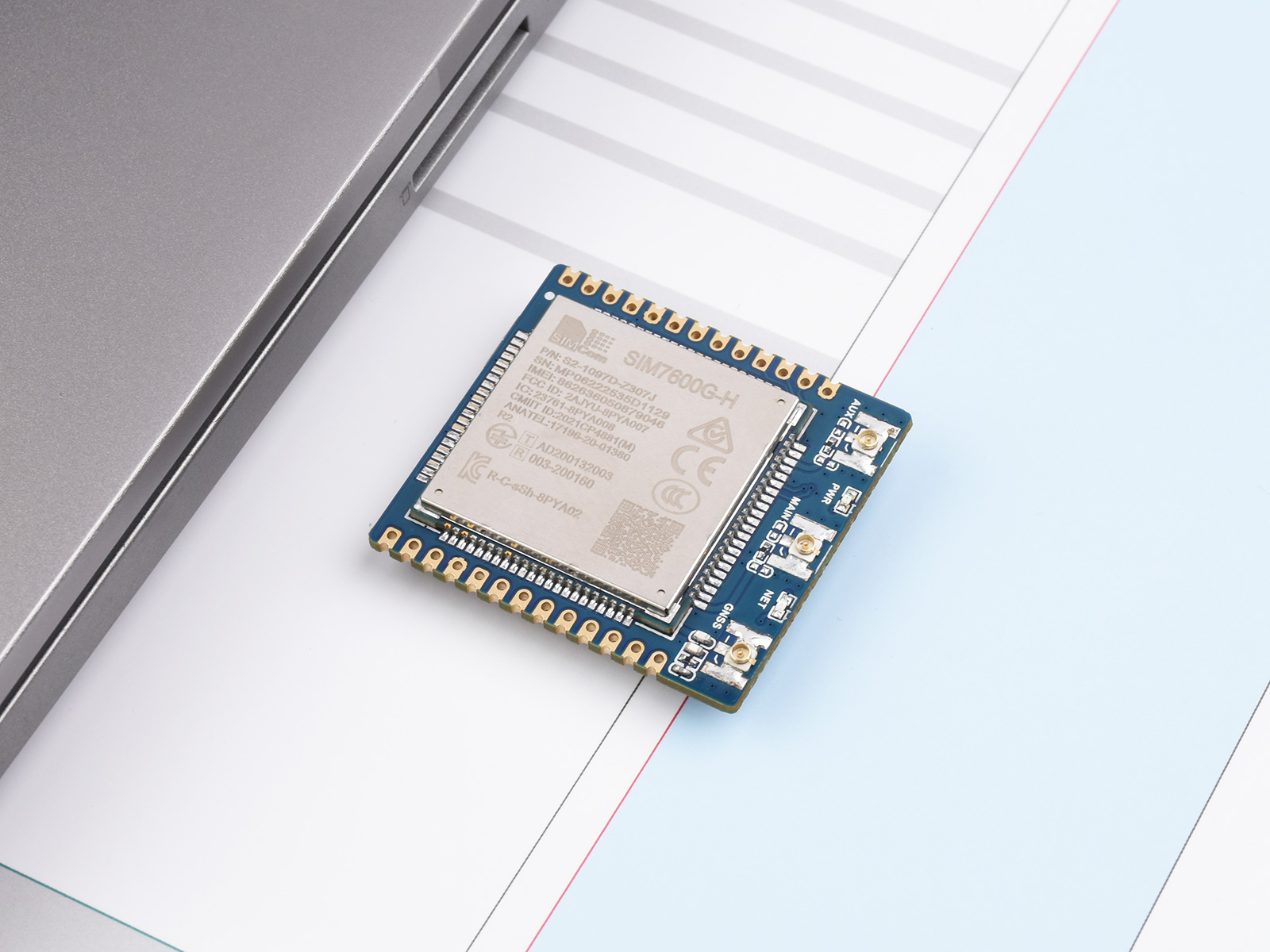

产品展示
产品尺寸
产品选型
| 产品型号 | SIM7600CE-T* | SIM7600E-H* | SIM7600A-H* | SIM7600G-H |
|---|---|---|---|---|
| 工作频段 | ||||
| 4G | LTE-TDD： B38/B39/B40/B41 LTE-FDD： B1/B3/B5/B8 |
LTE-TDD： B38/B40/B41 LTE-FDD： B1/B3/B5/B7/B8/B20 |
LTE-TDD： B2/B4/B12 |
LTE-TDD： B34/B38/B39/B40/B41 LTE-FDD： B1/B2/B3/B4/B5/B7 /B8/B12/B13/B18/B19 /B20/B25/B26/B28/B66 |
| 3G | UMTS/HSDPA/HSPA+： B1/B8 TD-SCDMA： B34/B39 CDMA： 1X/EVDO BC0 |
UMTS/HSPA+： B2/B5 |
UMTS/HSPA+： B2/B4/B12 |
UMTS/HSDPA/HSPA+： B1/B2/B4/B5/B6/B8/B19 |
| 2G | GSM/GPRS/EDGE：900/1800MHz | 不支持 | GSM/GPRS/EDGE： 850/900/1800/1900MHz |
|
| 数据传输 | ||||
| LTE Cat-4 |
150Mbps(DL)/50Mbps(UL) | |||
| 3G (HSPA+) | 42Mbps(DL)/5.76Mbps(UL) | |||
| 2G (EDGE) | 236.8Kbps(DL)/236.8Kbps(UL) | 不支持 | 236.8Kbps(DL)/236.8Kbps(UL) | |
| 2G (GPRS) | 85.6Kbps(DL)/85.6Kbps(UL) | 不支持 | 85.6Kbps(DL)/85.6Kbps(UL) | |
| 应用场景 | ||||
| 适用地区 | 中国 | 欧洲/东南亚/西亚/非洲/中国/韩国 | 北美 | 全球通用 |
| 典型应用 | 医疗及健康、智能支付、公网对讲、环境监测、能源监控、车队管理、智能工业、智慧农业 | |||
