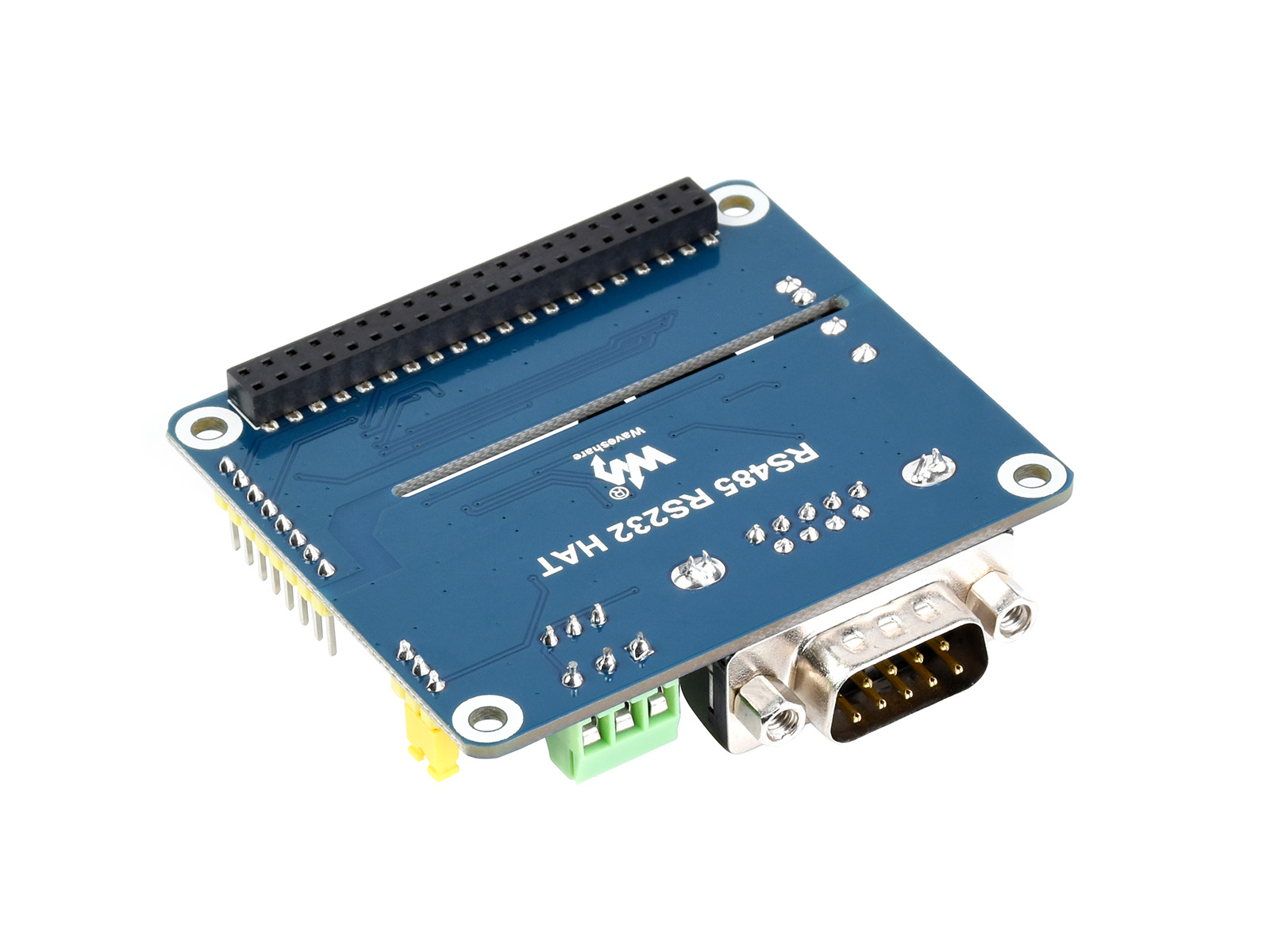

树莓派隔离型
RS485 RS232 扩展板
提供完善的配套资料手册
产品特性
- 基于 Raspberry Pi 40pin GPIO 接口，适用于 Raspberry Pi 系列主板
- 采用 SC16IS752 与 SP3485、SP3232 组合方案，可通过 SPI 接口扩展一路 RS485 和一路 RS232
- 板载自恢复保险丝和保护二极管，可确保 RS485 的电流和电压稳定输出，防过流过压，提高抗冲击能力
- 板载 TVS(瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
- 预留 SPI 控制接口，方便 Arduino 等主控板
- 提供完善的配套资料手册( C 与 python 例程等)
产品参数
| 串口扩展芯片 | SC16IS752 |
|---|---|
| 通信接口 | SPI |
| RS485 收发器 | SP3485 |
| RS232 收发器 | SP3232 |
| 串口通信速率 | 高达 921600bps |
| 工作电压 | 5V |
| 定位孔直径 | 3.0mm |
| 产品尺寸 | 65mm × 56.5mm |

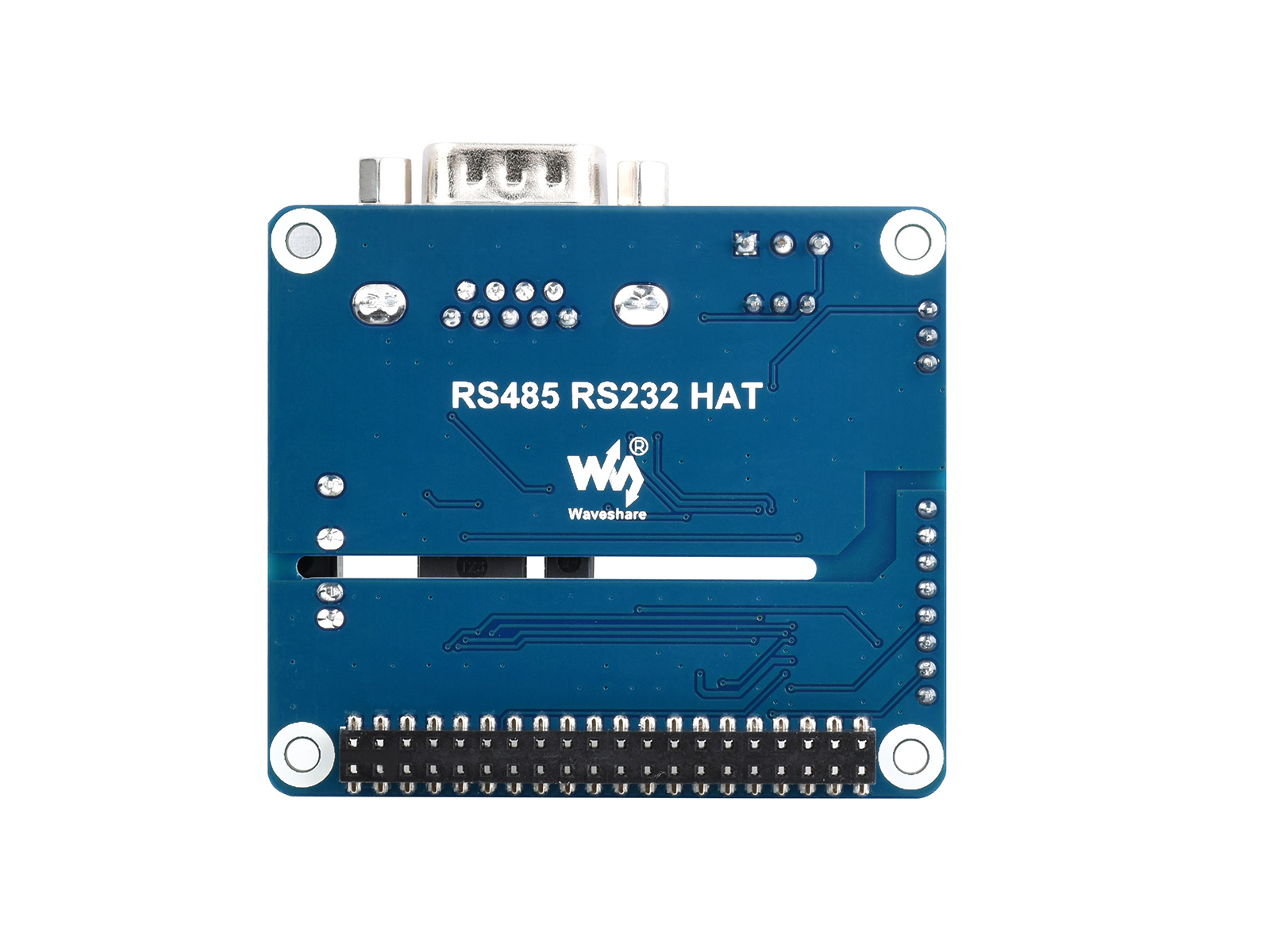

基于树莓派 40pin GPIO 接口
适用于树莓派系列主板
支持 RS485 和 RS232 接口
RS232 功能：全双工通讯，收发器为 SP3232
RS485 功能：半/全自动通讯，收发器为 SP3485
防过流防过压，就是稳！
板载 TVS（瞬态电压抑制管）和自恢复保险丝，有效抑制电路中的浪涌电压和瞬态尖峰电压，提高抗冲击能力

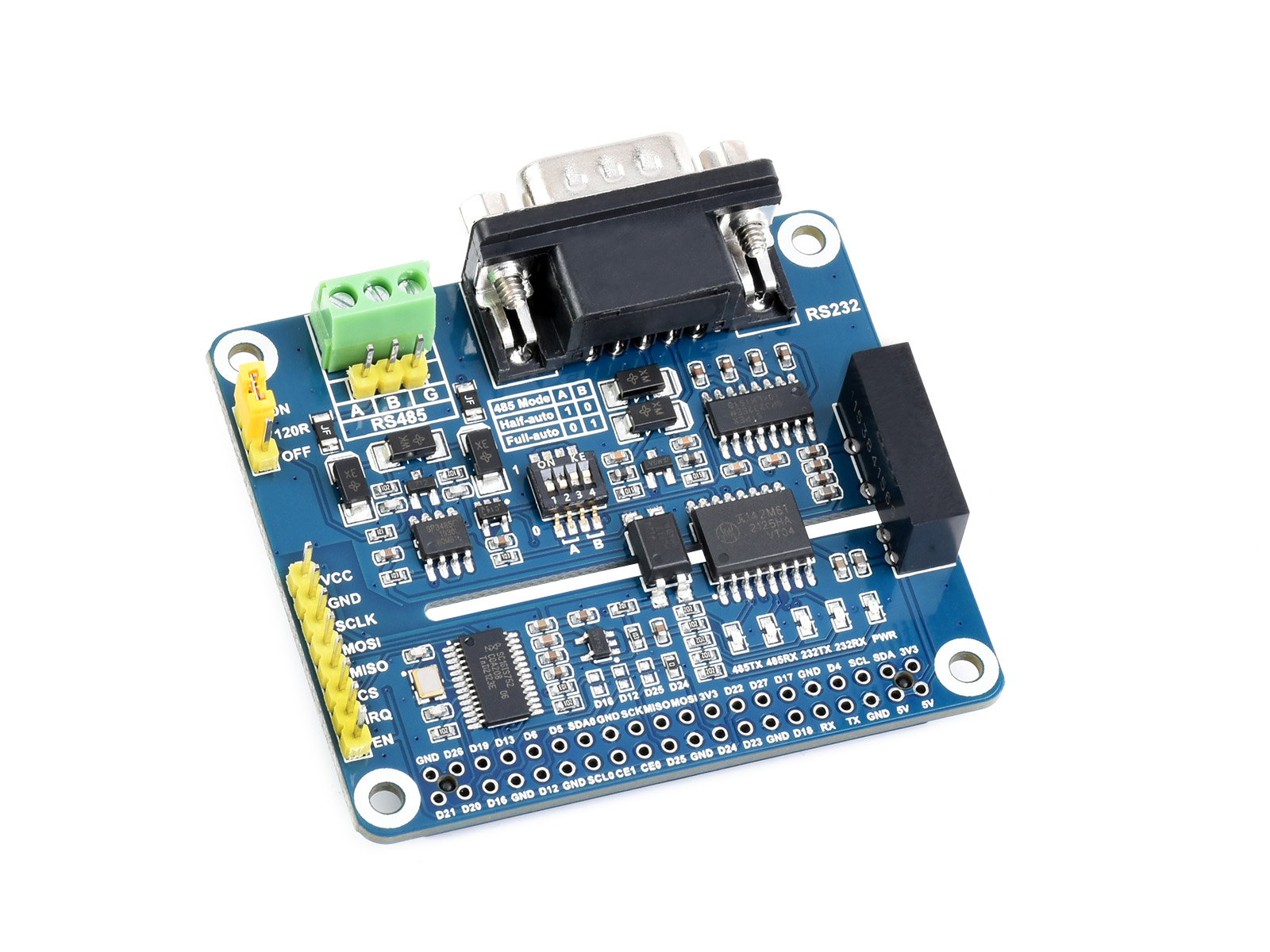

接口定义
资源简介
接口简介
-
Raspberry Pi GPIO 接口
方便接入 Raspberry Pi 主板
-
MCU 控制接口
方便接入 Arduino 等主控板
-
RS485 接口
-
RS232 接口（DB9 公头）
器件简介
-
SC16IS752 扩展串口芯片
-
SP3485 RS485 收发器
-
SP3232 RS232 收发器
-
π142 数字隔离器芯片
-
PC817 光耦隔离
-
B0505LS 电源隔离模块
-
RT9193-33 电源芯片
-
瞬态抑制二极管阵列
-
自恢复保险丝
-
状态指示灯
PWR：电源指示灯
RXD/TXD：串口收发指示灯
跳线说明
-
RS485 120Ω 终端电阻切换
-
中断管脚切换
默认 D24 引脚，可改焊 0 欧电阻切换成 D16/D12/D25 引脚
-
RS485 工作模式切换
半自动：A=1，B=0
全自动：A=0，B=1
产品尺寸
