毫米波雷达模块
24GHz 毫米波雷达
微动感应模块，可对空间内的微动、运动的人体目标进行探测
产品特性

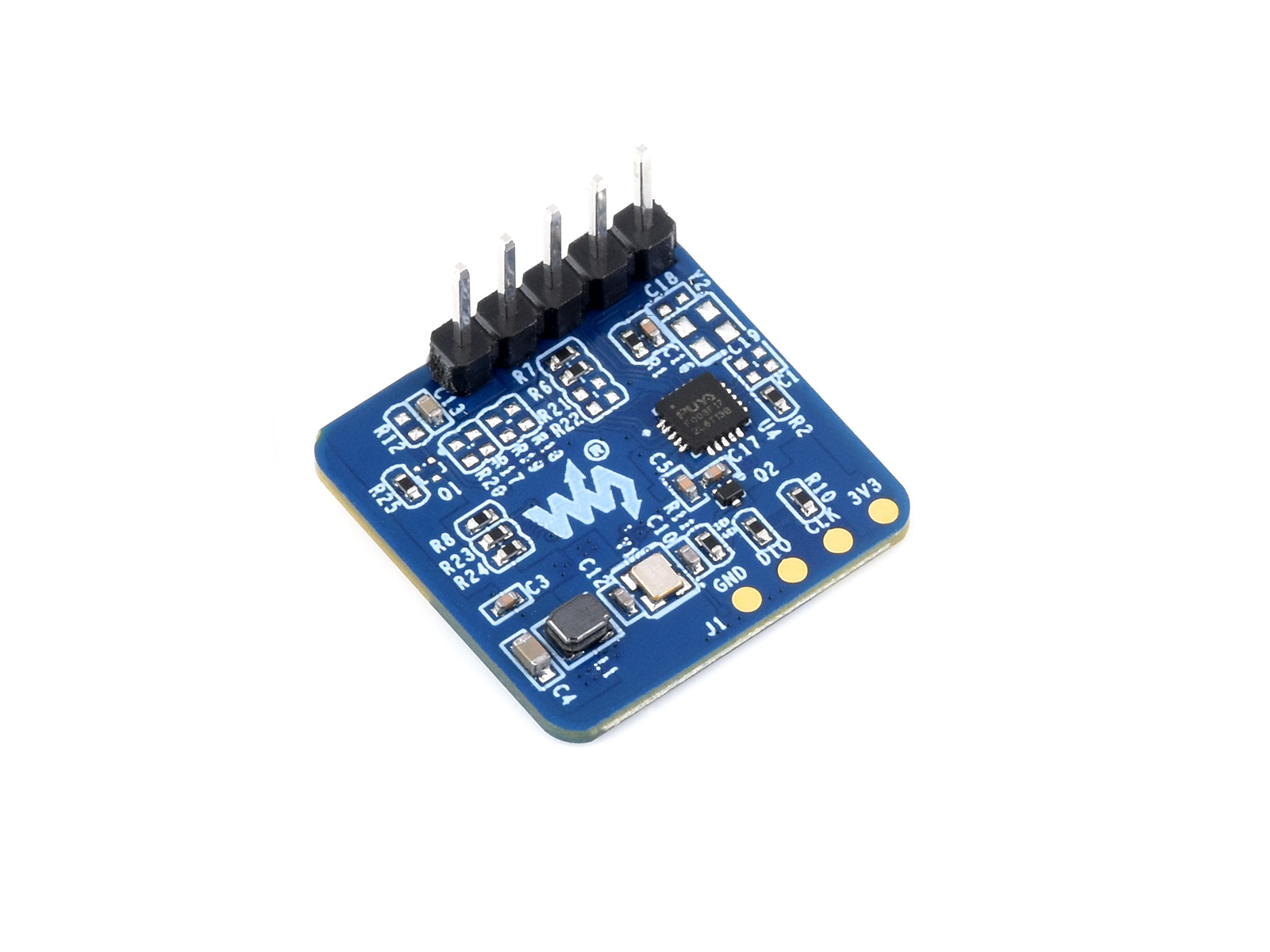

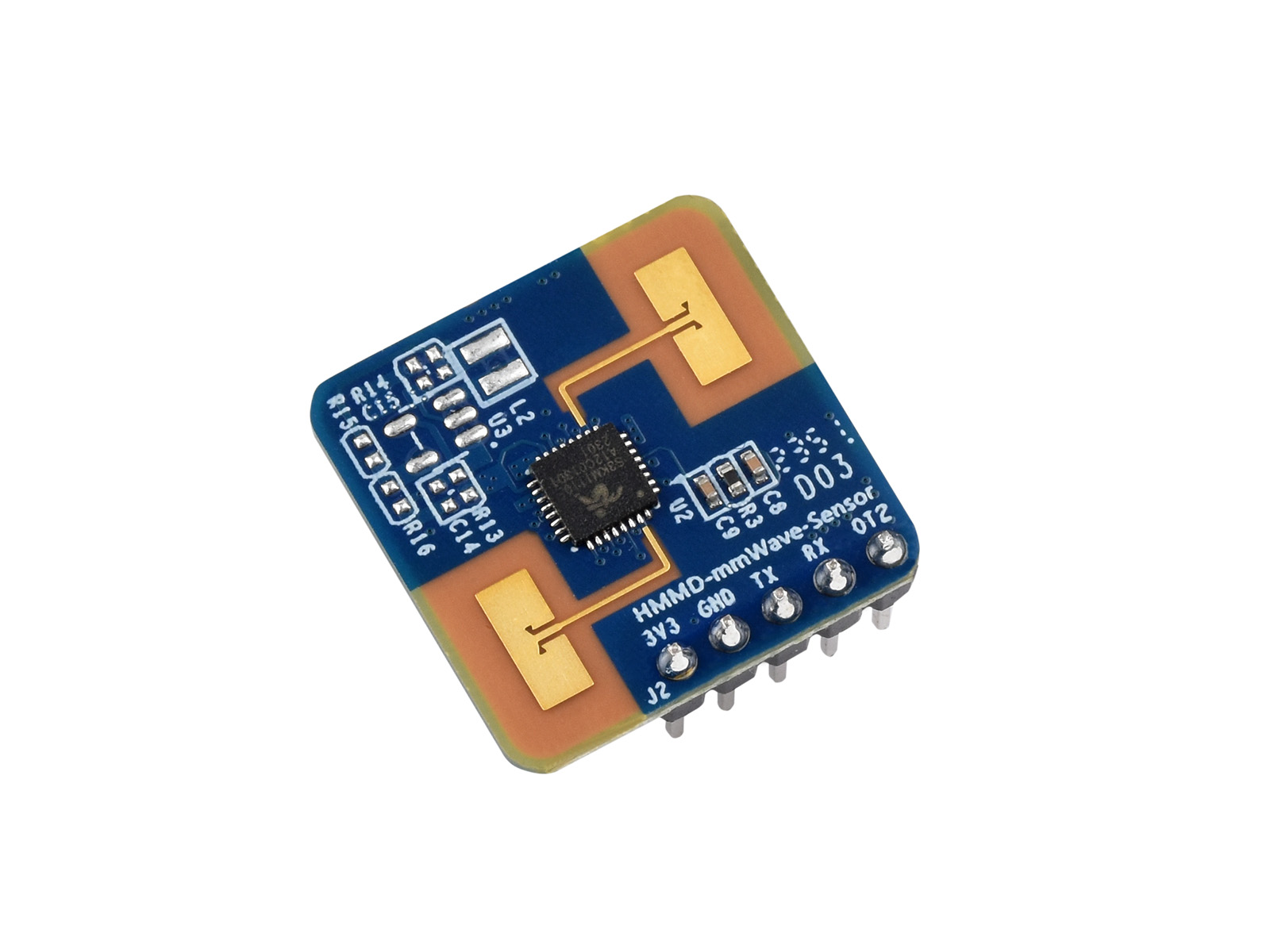

HMMD-mmWave-Sensor 人体微动感应传感器，采用 FMCW 调频连续波技术，对运动、站立和静止人体进行探测、识别，结合雷达信号处理、准确人体感应和测距算法，可独立配置区间感应灵敏度，提升抗干扰性能。体积小巧，低功耗，易嵌入集成，可广泛应用于智能家居、智慧安防、智能商业和智慧照明等 AIoT 场景。

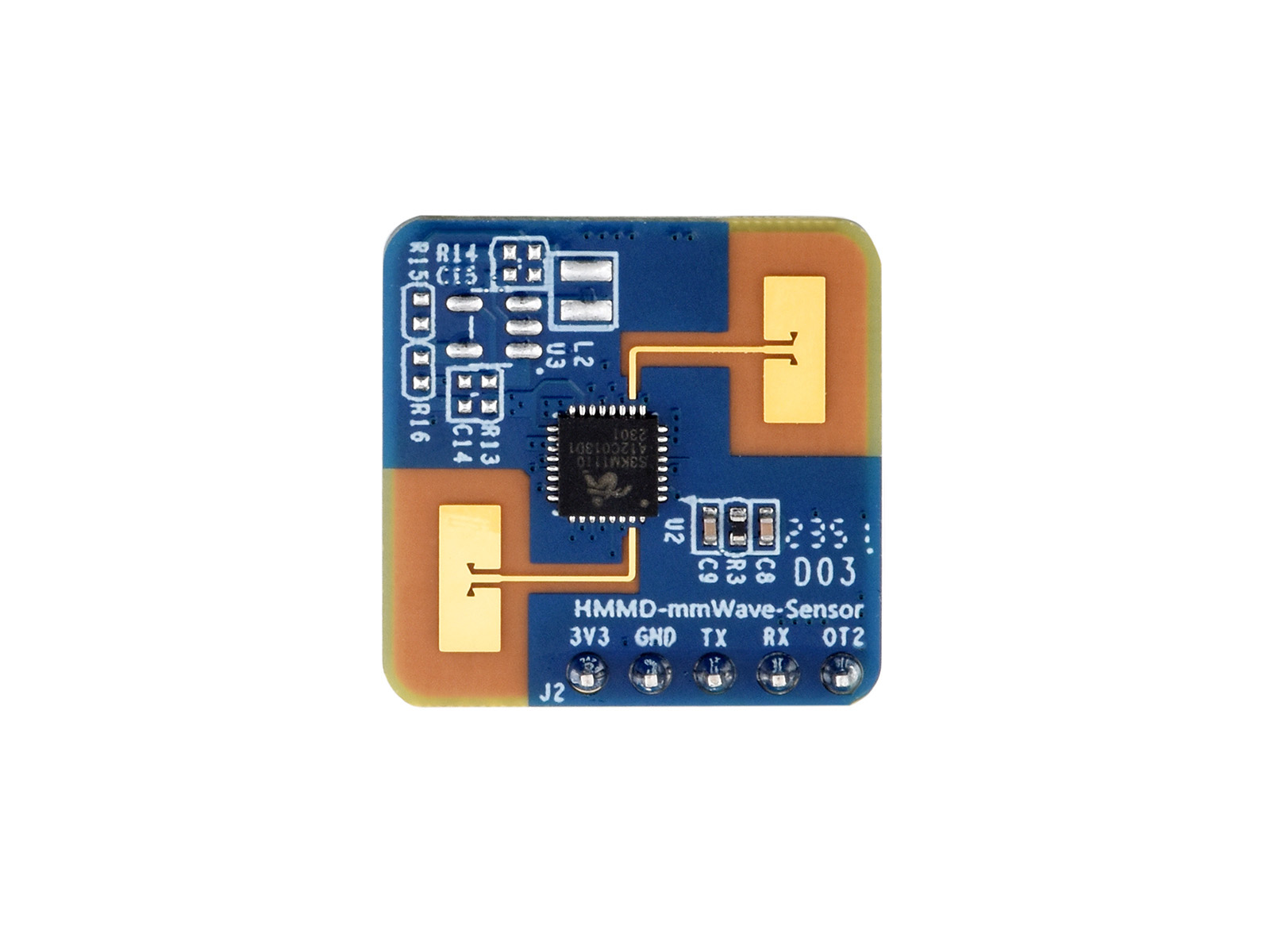

- 搭载矽典微 AIoT 毫米波传感器 SoC S3KM1110，板载高性能 24GHz 一发一收天线
- 板载单片机，内置人体微动感应算法，可实现对运动、微动和站立人体的准确感知
- 提供串口通信协议，可配置感应距离范围、感应灵敏度和无人延时时间等，操作简单
- 支持 UART 和 GPIO 接口输出，方便接入树莓派或 Arduino 等主控板
- 运动人体感应距离覆盖范围广，可支持挂顶或挂壁检测
- 提供完善的配套资料手册 (树莓派/RP2040/Arduino/ESP32/Jetson Nano 等示例程序)
产品参数
| 硬件规格 | |
|---|---|
| 工作频段 | 24~24.25GHz |
| 扫频带宽 | 0.25GHz |
| 调制方式 | FMCW |
| 供电电压 | 3.3V |
| 输出接口 | UART & GPIO |
| 串口默认波特率 | 115200bps |
| 环境温度 | -40~85℃ |
| 产品尺寸 | 20×20mm |
| 系统性能 | |
| 探测范围 (挂壁) | 运动人体目标 10m；微动人体目标 6m |
| 探测范围 (挂顶) | 运动人体目标 5m；微动人体目标 4m |
| 探测距离分辨率 | 0.7m |
| 探测角度 | ±60° |
| 探测精度 | 0.15m (距雷达直线距离 10m 内的运动目标) |
| 平均工作电流 | 50mA |
| 数据刷新周期 | 100ms |

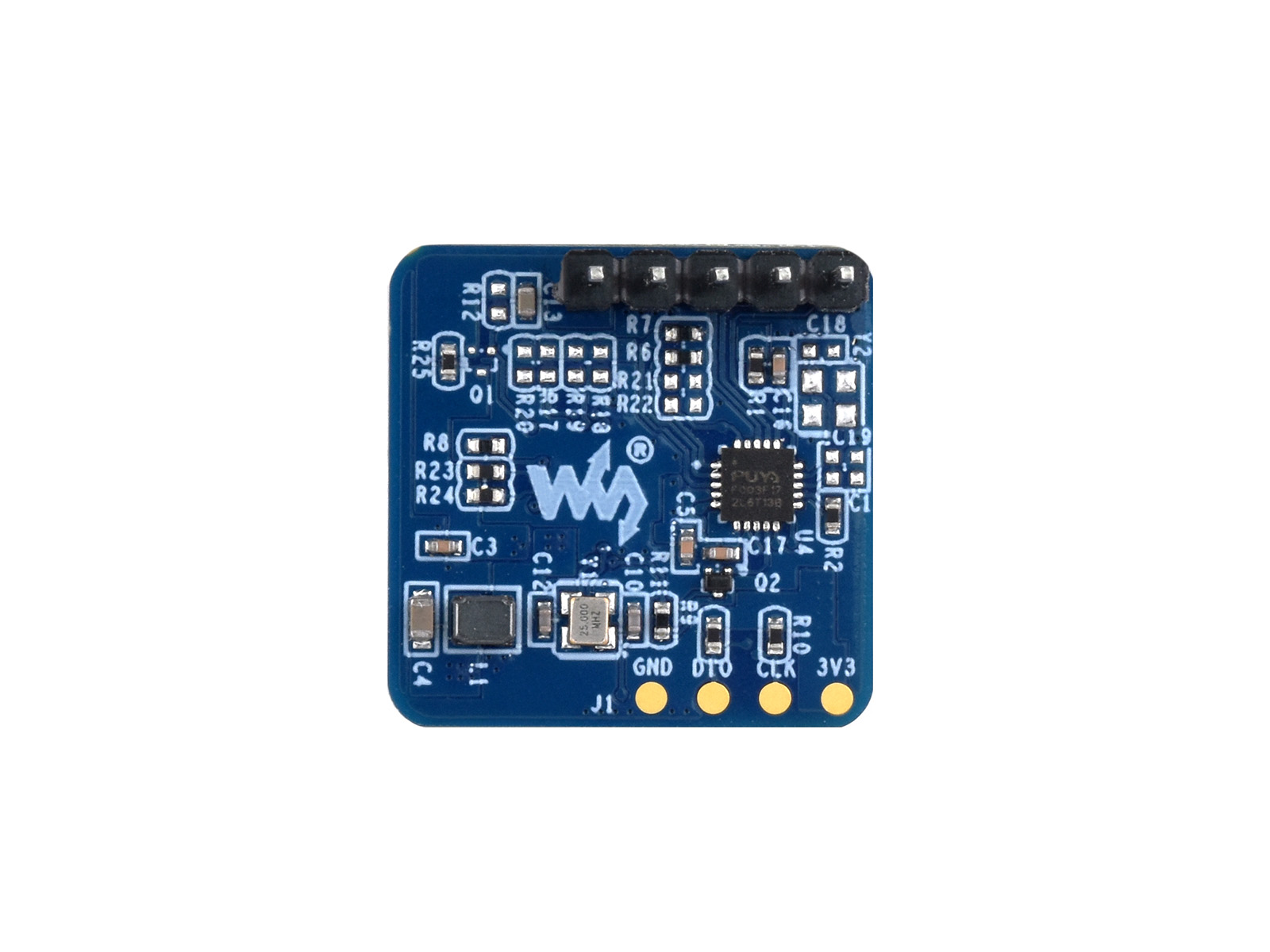

接口定义
适用于多种编程平台
提供 Raspberry Pi/Raspberry Pi Pico/Jetson Nano/ESP32/Arduino 示例程序和使用手册，开发集成更方便，扩展性强
方向与探测范围
安装演示
挂顶状态——检测范围示意图
挂壁状态——检测范围示意图
应用场景
产品尺寸
