ESP32-S3触摸液晶开发板 带1.28寸圆形LCD触控屏幕 小板型加速度与陀螺仪传感器开发板 带金属外壳

240×240像素，65K彩色，圆形屏幕，加速度与陀螺仪传感器，引出6个GPIO，Type-C接口，3.7V锂电池接口
价格
原价
型号
ESP32-S3-Touch-LCD-1.28-B
SKU
26959
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

ESP32-S3-Touch-LCD-7 ESP32-S3-Touch-LCD-4.3 ESP32-S3-Touch-LCD-1.69 ESP32-S3-LCD-1.28 ESP32-S3-LCD-1.28 带金属外壳 ESP32-S3-Touch-LCD-1.28 ESP32-S3-Touch-LCD-1.28 带金属外壳 ESP32-S3-GEEK
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

ESP32-S3
1.28 英寸触摸液晶开发板

集成 GC9A01 显示驱动和 CST816S 触摸芯片，采用 CNC 金属外壳

ESP32-S3 1.28 英寸触摸液晶开发板

产品特性

ESP32-S3-Touch-LCD-1.28-B 是一款微雪 (Waveshare) 设计的高性价比，性能强悍的微控制器开发板。在较小的板型下，板载了 1.28 英寸电容触摸 LCD 屏、锂电池充电芯片、六轴传感器（三轴加速度计与三轴陀螺仪）等外设，方便开发并嵌入应用到产品中。

主要功能特性有：

  • 搭载高性能 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
  • 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5 (LE)，板载天线
  • 内置 512KB 的 SRAM 和 384KB ROM，叠封 2MB PSRAM 和外接 16MB Flash
  • 采用 Type-C 接口，无需纠结正反插
  • 板载 1.28 英寸电容触摸 LCD 屏，240×240 分辨率，65K 彩色
  • 上壳采用 CNC 金属材质，背面装有亚克力磨砂底板
  • 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态
  • 板载 3.7V MX1.25 锂电池充放电接口
  • 引出 6 个 GPIO 的 SH1.0 连接器
  • 支持灵活时钟，模块电源单独设置等精准控制，实现多场景低功耗模式
  • 集成 USB 串口全速控制器，GPIO 可灵活配置外设功能

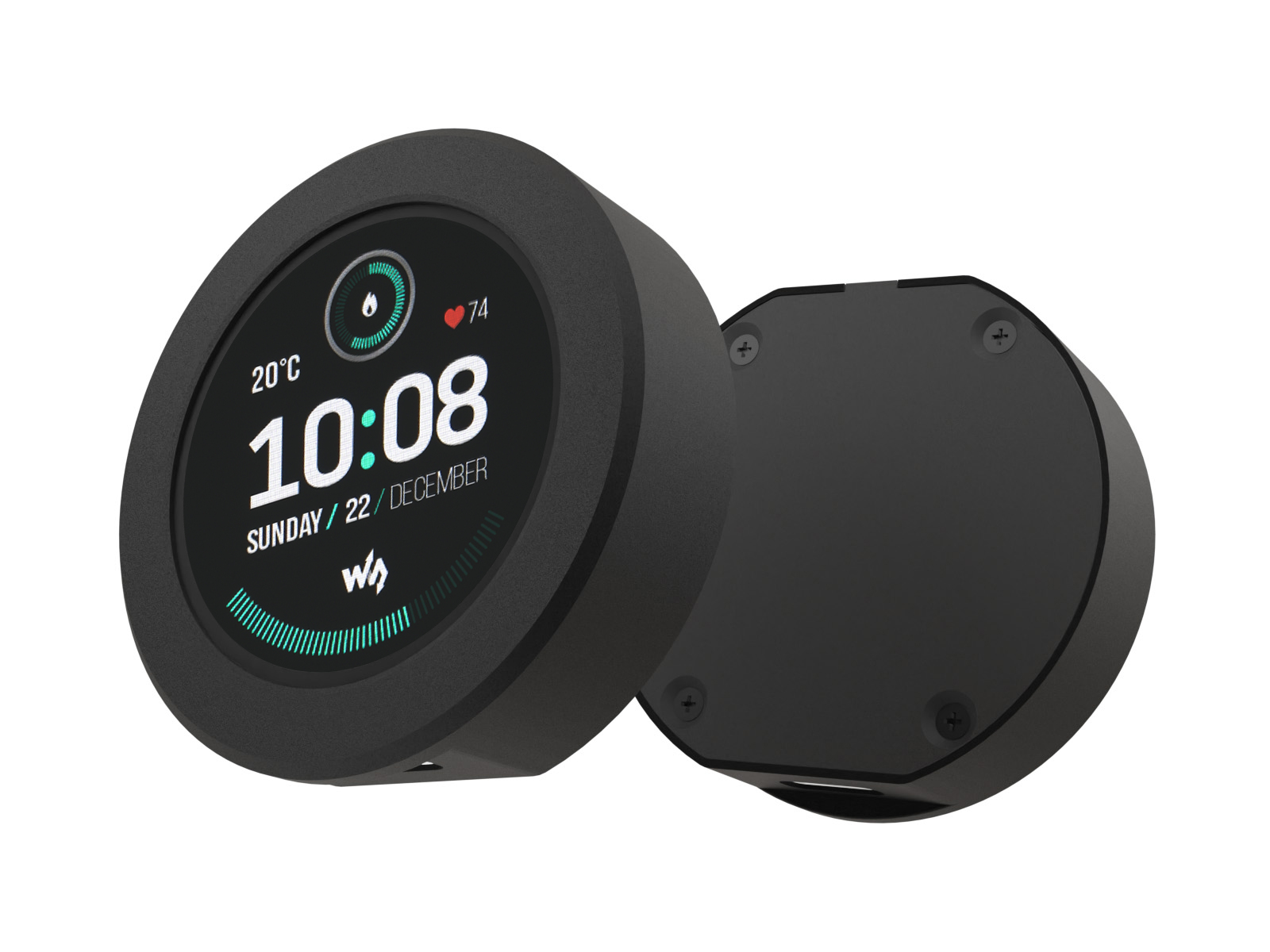

小巧面板，触摸更多可能

适用于各种智能设备开发，可实现人机交互功能

ESP32-S3 1.28 英寸触摸液晶开发板

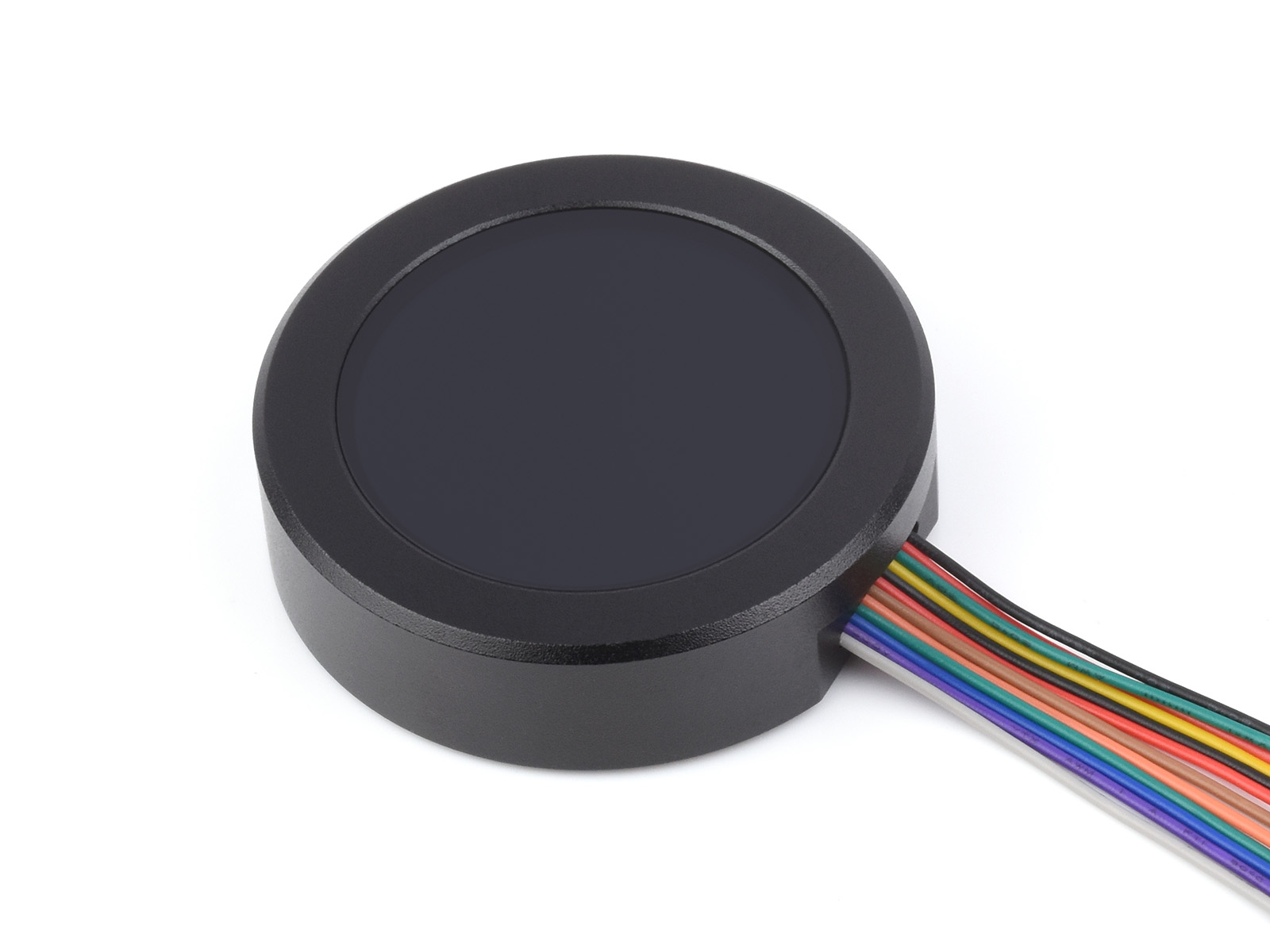

采用金属外壳

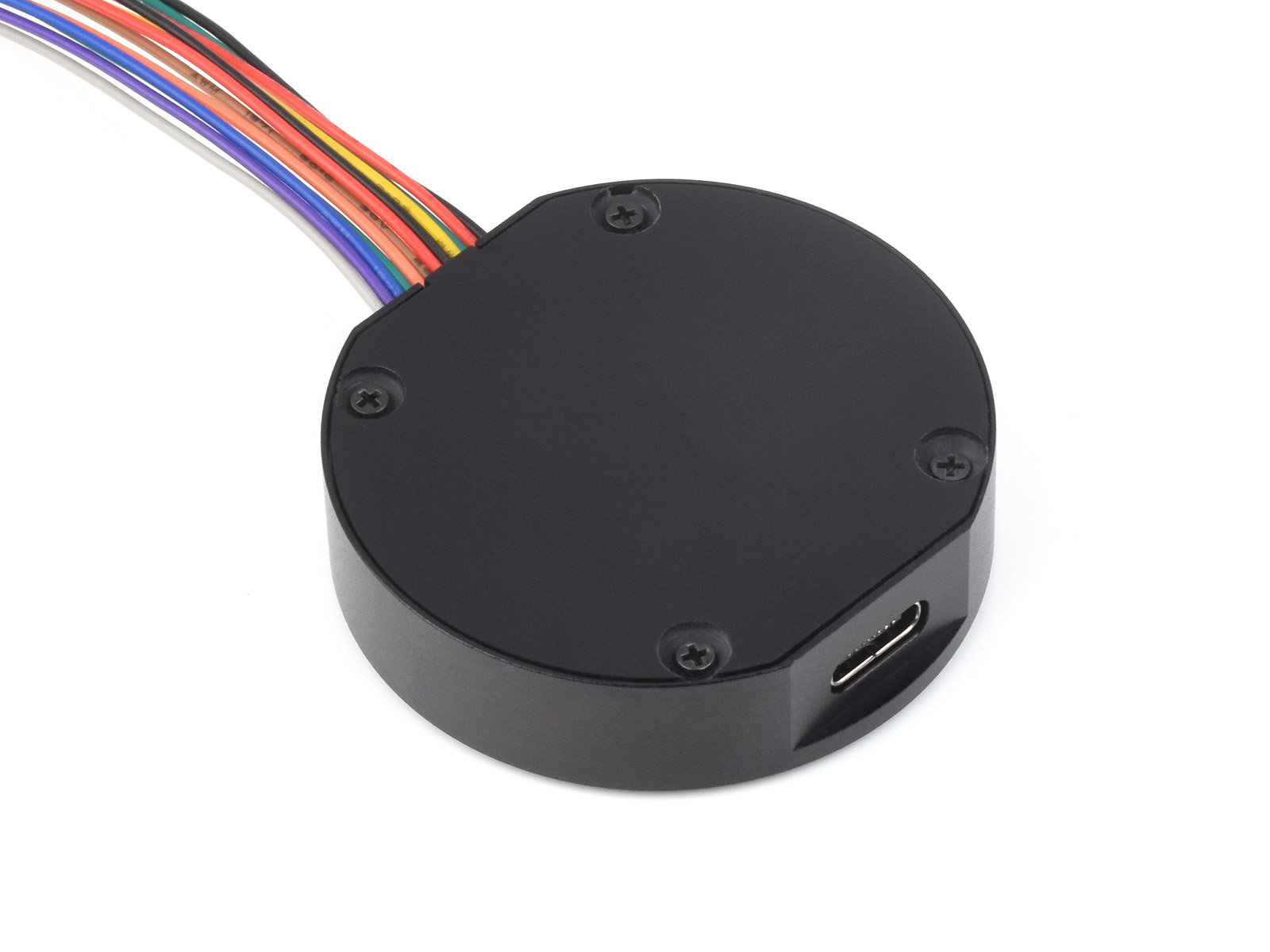

上壳采用 CNC 金属材质，背面装有亚克力磨砂底板

ESP32-S3 1.28 英寸触摸液晶开发板

资源简介

ESP32-S3 1.28 英寸触摸液晶开发板资源简介
  1. ESP32-S3R2

    WiFi 蓝牙 SoC，240MHz 运行频率，封装 2MB PSRAM

  2. W25Q128JVSIQ

    16MB NOR-Flash

  3. CH343P

    USB 转 UART 芯片

  4. ME6217C33M5G

    800mA 输出，低压差，高抑制比

  5. ETA6096

    高效锂电池充电芯片

  1. QMI8658

    六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计

  2. MX1.25 电池接口

    MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电

  3. USB Type-C 接口

    USB 转串口，用于烧录程序和日志打印

  4. RESET 按键

    复位按键

  5. BOOT 按键

    复位前按下，进入下载模式

引脚定义

ESP32-S3 1.28 英寸触摸液晶开发板引脚定义

产品尺寸

ESP32-S3 1.28 英寸触摸液晶开发板产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/ESP32-S3-Touch-LCD-1.28

配置清单

  1. ESP32-S3-Touch-LCD-1.28-B × 1
  2. SH1.0 12PIN 连接线 × 1
  3. 螺丝刀 × 1
