树莓派 LTE Cat 6 通信扩展板

配套 EM060K-GL，支持 LTE-A 和 UMTS/HSPA(+) 多种网络制式

集成多星座高精度全球 GNSS 定位，云平台通信，LTE-A 上网

树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信

图片仅供展示，本产品不含树莓派主板

本产品是一款集成 LTE-A Cat 6 通信和 GNSS 定位功能的树莓派扩展板，支持高达 300Mbps 下行和 50Mbps 上行速率，支持全球主流的运营商频段，几乎覆盖了全球所有主流运营商；可以接入到电脑、树莓派或 Jetson Nano 等主板上，轻松实现 LTE-A 高速上网，云平台通信，发短信，全球 GNSS 定位等功能。

产品特性

  • 集成多星座高精度定位 GNSS：GPS，GLONASS，BDS，Galileo
  • 集成丰富的网络协议，支持多种驱动和软件功能，支持 Windows、Linux 和 Android 等操作系统
  • 板载 USB 3.1 接口，向下兼容 USB 2.0，可用于接入电脑、树莓派或 Jetson Nano 主板进行高速 LTE-A 上网
  • 板载 M.2 B KEY 标准接口，可兼容 QUECTEL 和 SIMCOM M.2 封装大部分 4G/5G 模组
  • 板载 PWR 和 RST 控制引脚，可通过拨码开关使能，可外接 IO 口控制模组开关机和复位
  • 板载 USB Type-C 接口，可通过开关使能，可用于外加电源给模块单独供电，以便外接更多负载，供电稳定且灵活
  • 板载电源切换开关、复位按键和 LED 指示灯，方便控制模块开关机和查看运行状态
  • 预留有 4 路 SMA 转 IPEX 天线转换接口，天线安装方便，可灵活自定义更换 SMA 天线位置
  • 板载高效能的电源电路，可输出高达 3A 电流

EM060K-GL 模组参数

LTE Cat 6
区域/运营商 全球
模块尺寸 42.0 × 30.0 × 2.3 (mm)
温度范围
工作温度 -30°C ~ +70°C
扩展温度 -40°C ~ +85°C
频段信息
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 (B29/B32 仅支持 Rx，且仅限于辅载波单元)
LTE-TDD B34, B38, B39, B40, B41, B42, B43, B46 (LAA), B48 (CBRS) (B46 仅支持 Rx，且仅限于辅载波单元)
2xCA Intra-band，Inter-band
WCDMA B1, B2, B3, B4, B5, B6, B8, B19
GNSS GPS/GLONASS/BDS/Galileo
数据传输
LTE 300Mbps (DL) / 50Mbps (UL)
DC-HSPA+ 42Mbps (DL) / 5.76Mbps (UL)
WCDMA 384Kbps (DL) / 384Kbps (UL)

专为 IoT/M2M 应用而设计

支持 LTE-A 和 UMTS/HSPA(+) 多种网络制式
频段丰富，几乎覆盖了全球所有主流运营商

树莓派 LTE Cat 6 通信扩展板 LTE-A 和 UMTS/HSPA(+)

多系统兼容，操作简单

支持 Windows 7/8/10/11，Ubuntu，Raspberry Pi OS，OpenWRT 等系统，只需插上 USB 接口，简单配置即可实现高速 LTE-A 联网

支持 Windows / Linux / Android 系统的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信

设备连接演示

支持通过 USB 转接线接入 Windows 计算机，Jetson Nano 系列主控板上网，支持直接插入树莓派 4B/3B+ 和 CM4-IO-BASE-A/B 主板，配套有定制的 USB 转接头

树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信连接演示

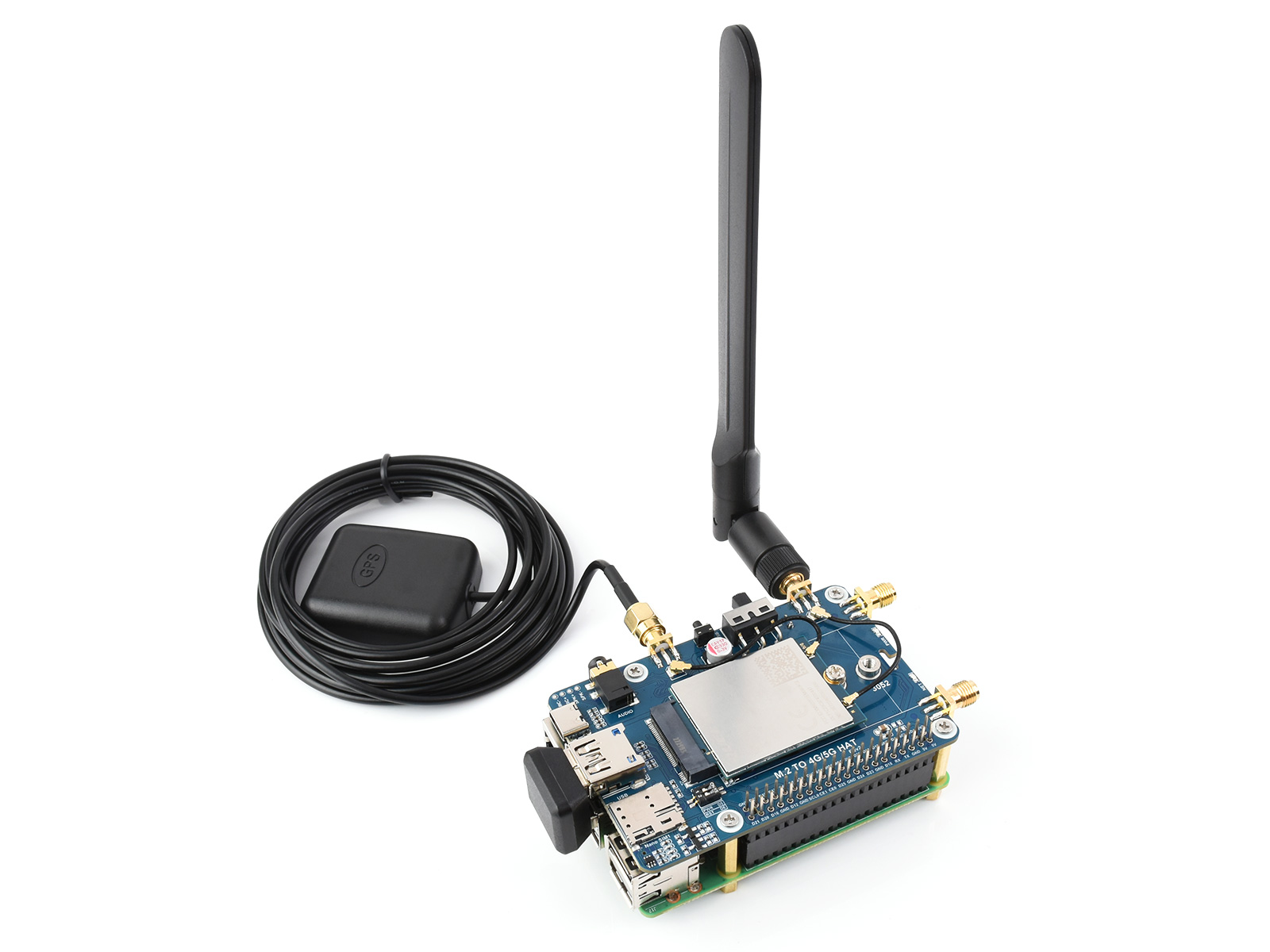

接入树莓派 4B的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信

接入树莓派 4B

 接入树莓派 3B+的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信

接入树莓派 3B+

 接入 CM4 扩展板的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信

接入 CM4 扩展板

支持 GNSS 定位

支持 GPS、GLONASS、BDS、Galileo 和基站定位

支持云平台通信的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信

板载树莓派 40PIN GPIO 接口

可兼容 Raspberry Pi 系列主板和 Jetson Nano，支持堆叠外接扩展板

载树莓派 40PIN GPIO 接口的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信

图片仅供展示，具体配置请参考配置清单

M.2 B KEY 标准接口

可选配 EM06-E、EM060K-GL 系列模组

LTE Cat 6 EM06-E EM060K-GL
区域/运营商 EMEA/APAC①/巴西 全球
工作温度 -30°C ~ +70°C
扩展温度 -40°C ~ +85°C
模块尺寸 42.0 × 30.0 × 2.3 (mm)
供电电压 3.135V~4.4V，典型值 3.7V
功耗 50μA @关机
4.1mA @休眠，典型值
22.1mA @空闲		 62μA @关机
2.71mA @休眠，典型值
16.57mA @空闲
工作频段
LTE-FDD B1, B3, B5, B7, B8, B20, B28, B32② B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29③, B30, B32③, B66, B71
LTE-TDD B38, B40, B41 B34, B38, B39, B40, B41, B42, B43, B46③ (LAA), B48 (CBRS)
2xCA B1+B1, B5, B8, B20, B28;
B3+B3, B5, B7, B8, B20, B28;
B7+B5, B7, B8, B20, B28;
B20+B32②; B38+B38; B40+B40; B41+B41		 Intra-band, Inter-band
WCDMA B1, B3, B5, B8 B1, B2, B3, B4, B5, B6, B8, B19
GNSS GPS/GLONASS/BeiDou (Compass)/Galileo/QZSS(可选) GPS/GLONASS/BDS/Galileo
数据传输速率
LTE-FDD 300Mbps (DL)；50Mbps (UL) 300Mbps (DL)；50Mbps (UL)
LTE-TDD 226Mbps (DL)；28Mbps (UL)
DC-HSPA+ 42Mbps (DL)；5.76Mbps (UL)
WCDMA 384Kbps (DL)；384Kbps (UL)
说明 ① 不包括日本和 CMCC；
② LTE-FDD 中 B32 仅支持接收，在 2×CA 中仅用于辅助分量载波；
③ LTE-FDD B29/B32 和 LTE-TDD B46 仅支持接收，且仅用于辅助分量载波。

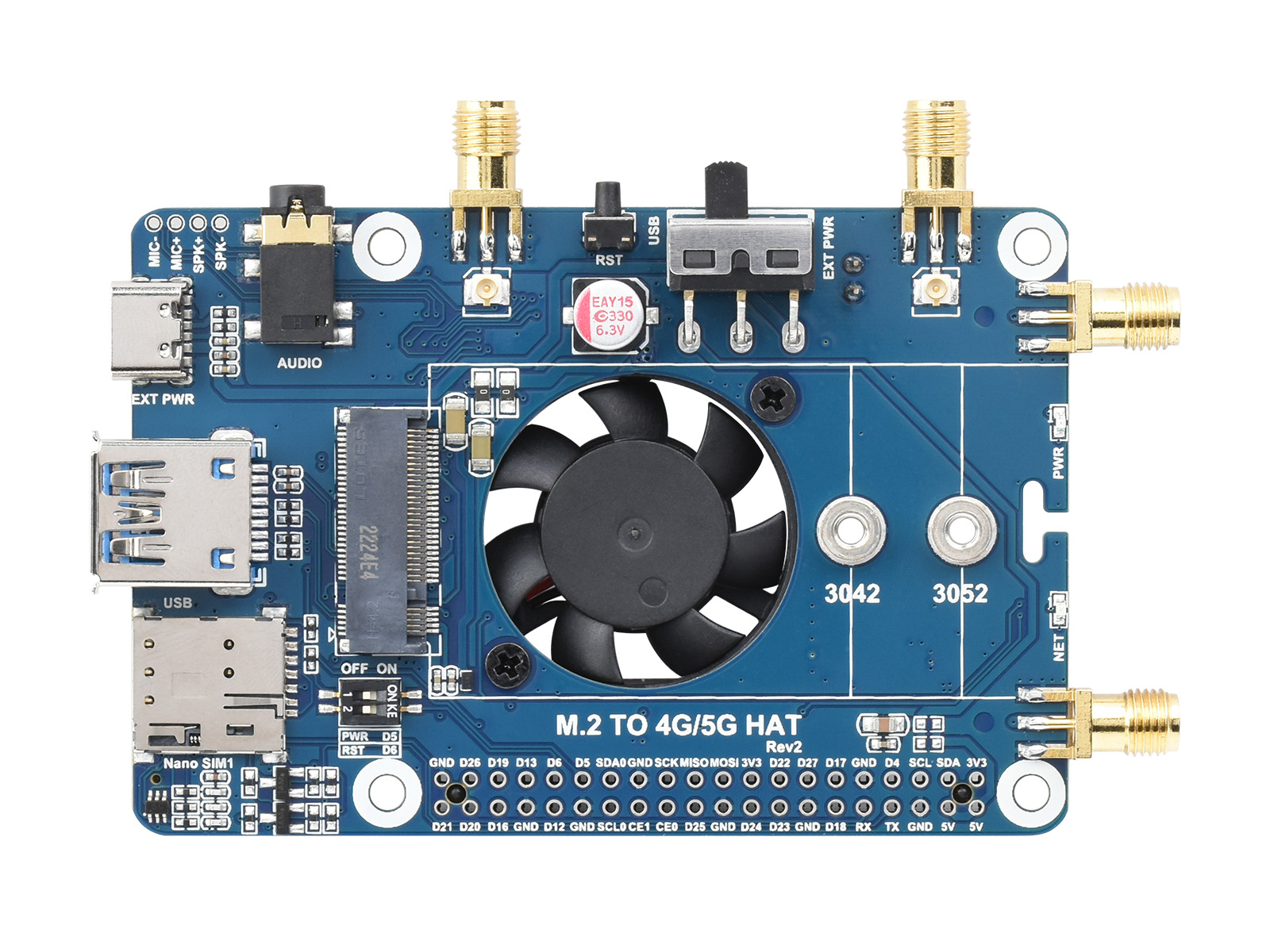

资源简介

树莓派 5G 通信扩展套件资源简介
  1. Raspberry Pi GPIO 接口

    方便接入 Raspberry Pi

  2. 拨码开关

    使能开关机控制和复位引脚

  3. M.2 接口

    可兼容 SIMCom 和 QUECTEL M.2 封装大部分 4G/5G 模组

  4. SIM 卡座 1

    板载两路 SIM 卡槽，双卡单待

  5. USB3.1 接口

    向下兼容 USB 2.0，可用于接入各类主板

  6. USB Type-C 接口

    5V 3A 输入，供电稳定且灵活

  1. 音频接口

    SIM7600X / SIM8XXX 系列支持音频功能，RM5XX / EM06XX 系列暂不支持

  2. 天线接口

    板载四路天线

  3. 复位开关

    一键复位

  4. 电源切换开关

    方便控制模块的供电模式：
    设置为 USB，则模块通过 “5. USB3.1 接口” 提供供电；
    设置为 EXT PWR，则模块通过 “6. USB Type-C 接口” 外部电源提供供电

  5. 指示灯

    方便查看模块运行状态

树莓派 5G 通信扩展套件资源简介
  1. 散热风扇

    可同时给树莓派和 HAT 模块散热

  2. SIM 卡座 2

    可通过 AT 指令配置选用

  3. 模组设置开关

    A 丝印开关切到 ON，可用于 SIM7600X / A7906X / SIM7906X / SIM7912X 系列 4G M.2 模组；
    B 丝印开关切到 ON，可用于 SIM8202X / SIM8200EA / SIM8262X 系列 5G M.2 模块；
    C 丝印开关切到 ON，可用于 RM50X / RM520N-GL / EM06X 系列 5G / LTE-A M.2 模组

  1. USB 接口焊盘

    USB 2.0 接口焊盘

  2. NAU8810X 音频芯片

    适用于 SIMN7600X / SIM8XXX 系列模组，不支持 RM5XX 和 EM06XX 系列模组

  3. 散热风扇供电接口

    5V 散热风扇供电

应用示例

支持 M.2 B KEY 标准接口的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信
LTE-A 无线路由器

树莓派搭载 OpenWrt 系统，化身 LTE-A 无线路由器，手机连接树莓派 WiFi 热点，畅享 LTE-A 上网

支持 M.2 B KEY 标准接口的树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信
LTE-A 视频直播

树莓派加装摄像头和支架，通过 ffmpeg 视频流可直接推送到网页或直播平台进行实时直播

更多应用场景

应用场景

产品尺寸

产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/EM060K-GL_LTE_Cat-6 HAT

配置清单

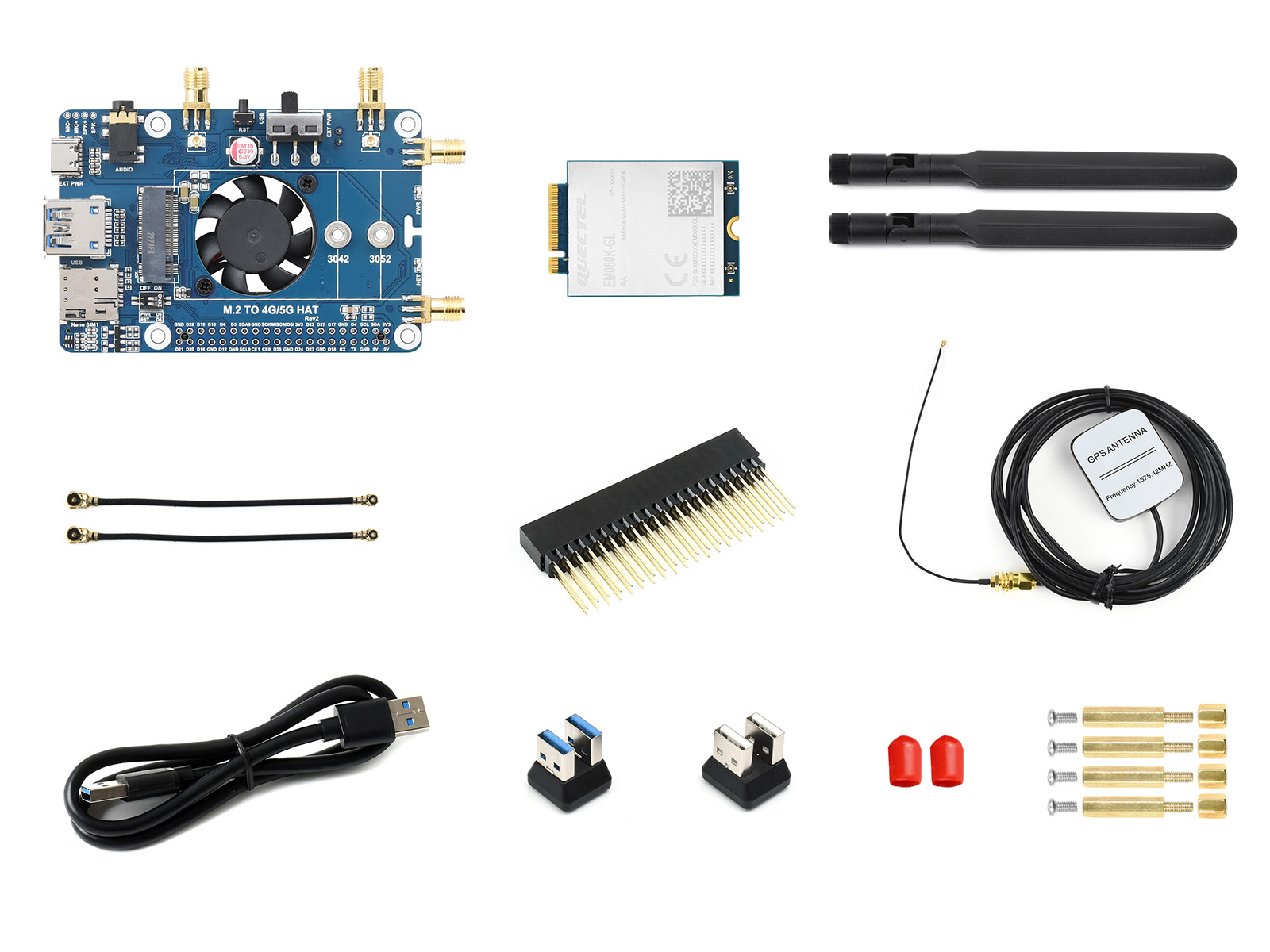

树莓派 LTE Cat 6 通信扩展板 LTE-A 高速通信配置
  1. M.2 TO 4G/5G HAT × 1
  2. EM060K-GL × 1
  3. 船桨天线 2PCS × 1
  4. IPEX 转接线 2PCS × 1
  5. 2*20PIN 长排座 × 1
  6. 无源 GPS 天线 × 1
  1. 双头 USB3.0 数据线 × 1
  2. USB3.0 转接头 × 1
  3. USB2.0 转接头 × 1
  4. SMA 保护帽 2PCS × 1
  5. 螺丝包 × 1

本产品不包含外壳，如有需要，推荐选购：4G/5G 扩展板外壳 (树莓派 4B 适用)
