产品简介
【一分钟自我介绍】
我是一款树莓派专用的2.23寸OLED扩展板，128×32分辨率，内置SSD1305驱动，支持SPI或I2C接口通信。
你的树莓派是否需要一款小型的OLED显示屏？Come on, Baby!
- 基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板、Jetson Nano
- 支持SPI或I2C两种接口，默认为SPI，可通过电阻切换成I2C
- 引出控制接口，方便接入Arduino/STM32等主控板
- 提供完善的配套资料手册(Raspberry/Jetson Nano/Arduino/STM32等示例程序)
【我的参数】
- 驱动芯片：SSD1305
- 通信接口：SPI / I2C
- 显示尺寸：2.23寸
- 显示颜色：白色
- 分 辨 率：128×32
- 可视角度：>160°
- 供电电压：3.3V/5V
- 逻辑电平：3.3V

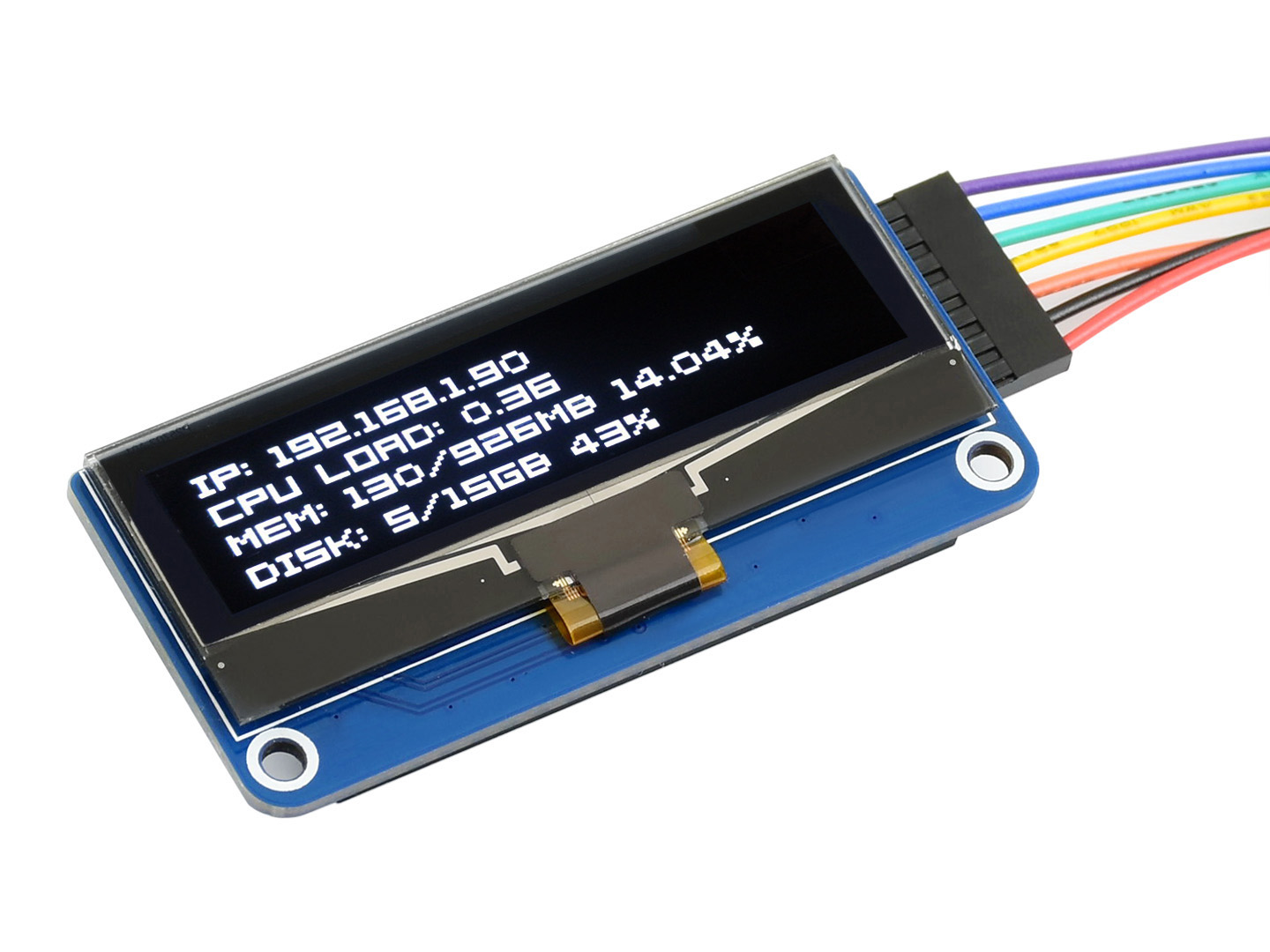

产品图片
接口定义
| 功能引脚 | 树莓派接口(BCM) | 描述 |
|---|---|---|
| VCC | 3V3/5V | 电源正 |
| GND | GND | 电源地 |
| DIN | MOSI | SPI数据输入 |
| CLK | SCLK | SPI时钟信号输入 |
| CS | CE0 | 片选，低电平有效 |
| DC | P24 | 数据/命令，低电平为命令，高电平为数据 |
| RST | P25 | 复位，低电平有效 |
外形尺寸
