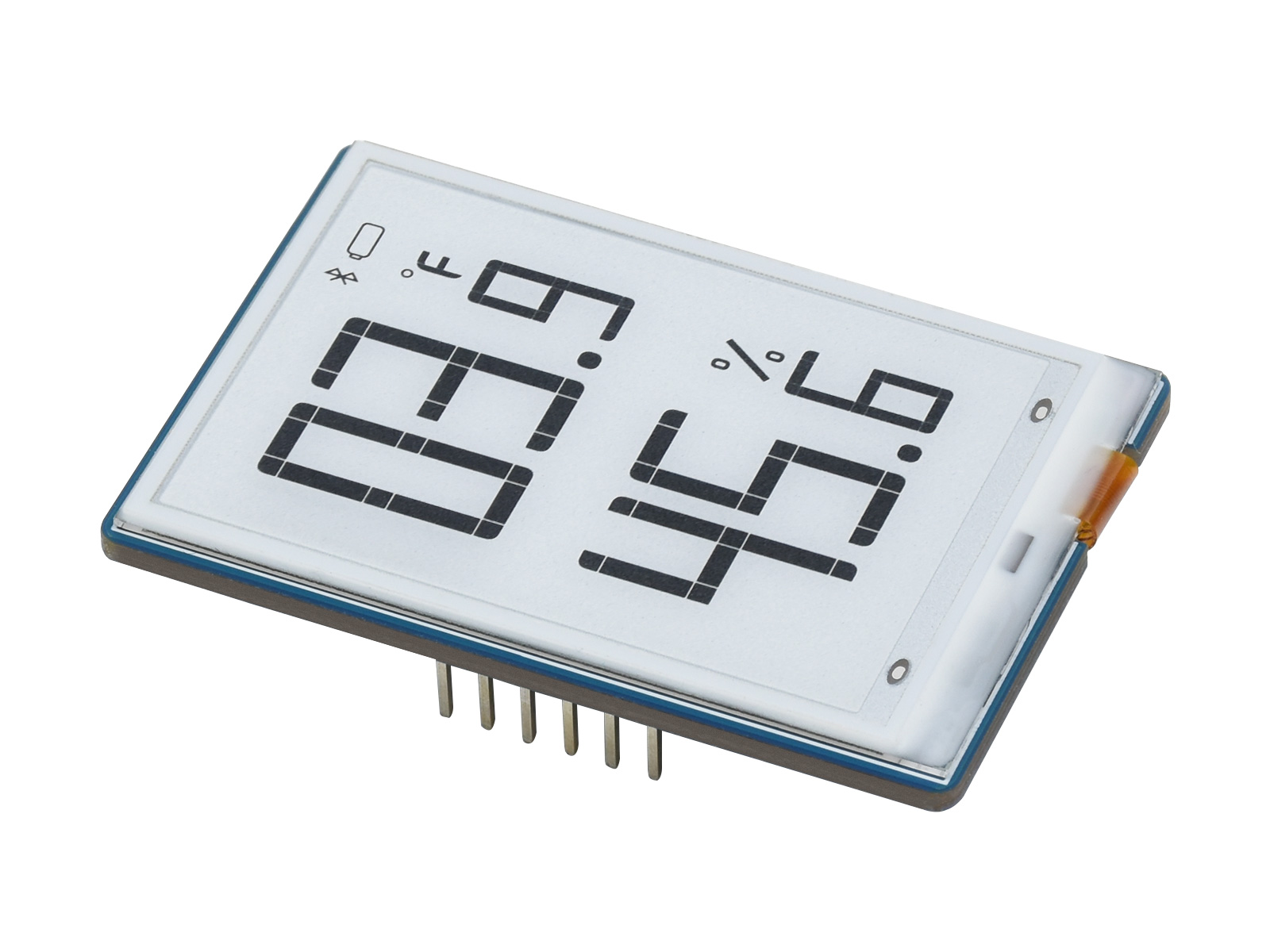

1.9 英寸 段码墨水屏模块
支持局部刷新，功耗低、视角宽、断电仍可清晰显示
产品特点
- 无需背光，断电可长时间保持最后一屏的显示内容
- 功耗非常低，基本只在刷新时耗电
- I2C 控制接口，可接入 Raspberry Pi / Arduino / STM32 等主控板
- 板载 MOS 电平转换电路，可兼容 3.3V 和 5V 电平接口
- 提供完善的配套资料手册(驱动板原理图、Raspberry Pi / Arduino / STM32 等示例程序)
产品参数
| 工作电压 | 3.3V / 5V | 灰度等级 | 2 |
|---|---|---|---|
| 通信接口 | I2C | 局部刷新 | 0.3 s |
| 外形尺寸 | 51 × 34 mm | 全局刷新 | 2 s |
| 显示尺寸 | 41.35 × 28.11 mm | 刷新功耗 | < 5 mW(typ.) |
| 段码 | 91 段 | 休眠电流 | < 0.01 uA(接近0) |
| 显示颜色 | 黑、白 | 可视角度 | > 170° |
91 段全点亮展示
电子墨水屏的优势
电子墨水屏采用“微胶囊电泳显示”技术进行图像的显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场的作用而产生迁移，在环境光下通过反射形成接近于传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到 180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用。
I2C 控制接口
可接入 Raspberry Pi / Arduino / STM32 等主控板
| VCC | 3.3V / 5V |
|---|---|
| GND | GND |
| SDA | I2C 通信数据引脚 |
| SCL | I2C 通信时钟引脚 |
| RST | 外部复位引脚（低电平复位） |
| BUSY | 忙状态输出引脚（高电平表示忙） |
应用场景
适用于温湿度仪表、加湿器、电量仪表等
产品尺寸
